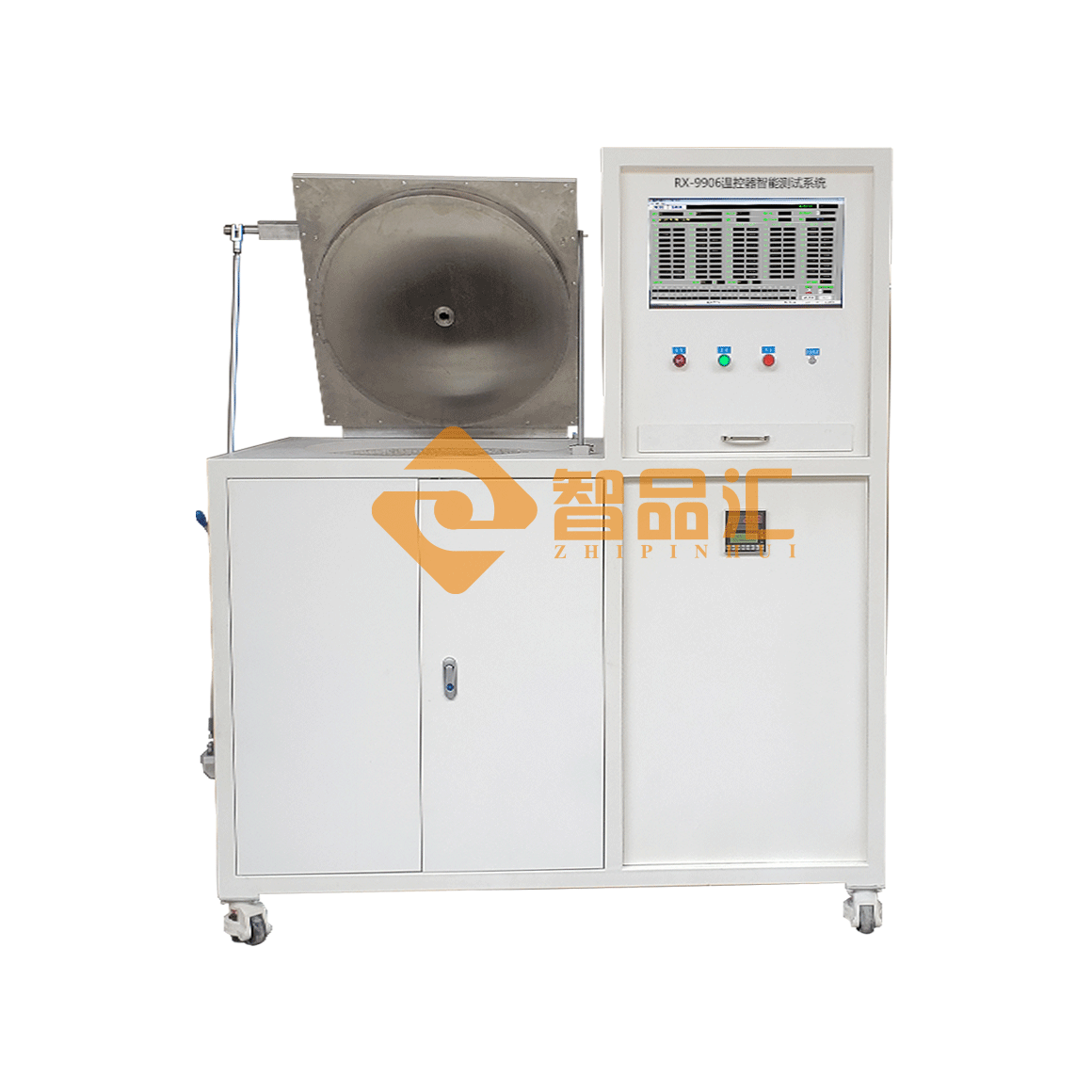

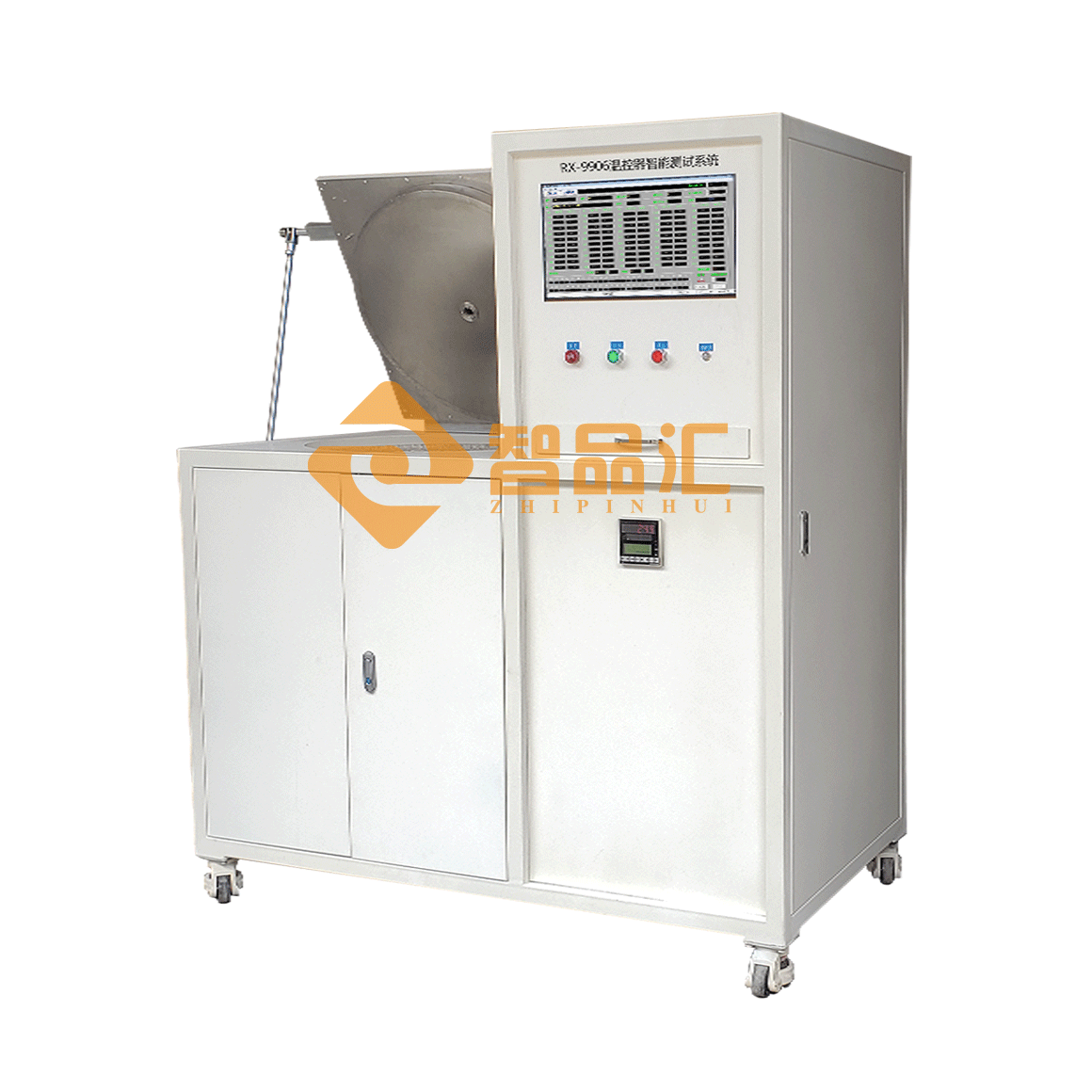

RX9906溫控器測試儀（高溫型）

一、概述溫度器溫度測試臺（簡稱測試臺，下同）：本設備主要用于溫度器的動作和復位溫度的測量。測試臺分同時可對最多30只溫控器進行檢測，并把數值記錄下來，對測試的結果自動進行合格判定，算出統計值。所有的統計結果都可以儲存起來，供日后核對使用。

本測試臺分為箱體、電氣箱和計算機三部份。箱體在電氣箱左側，箱體結構為園形。由風輪將加熱器產生的熱量從爐底均勻而快速地吹向爐頂，使置于爐腔夾具上的待測工件受溫，爐下方有一閥門，當爐溫需快速下降時，可通過氣動將它自動打開吹入低溫空氣降溫。電氣箱采用可編程控制器PLC對溫控器的通斷狀態進行采樣，計算機通過PLC采集溫控器的通斷狀態進行處理。面板上有一臺高精度溫度表顯示和控制爐溫，并將有關信息傳送到計算機，以及接受計算機發出的控制指令。計算機部分由主機、顯示器、鍵盤、打印機和485A/232A轉換器組成。它接受操作者發出的指令并與電氣箱的有關部件通信，不斷采集溫度和開關量信息，并使執行部件按有關程序工作，完成檢測后，打印出有關結果。檢測程序應用于Windows操作系統，操作者按計算機要求輸入相應的數據，計算機則會自動進入相應的工作程序。在檢測結束后，如果需要打印檢測結果，可以輸入相應的指令，打印機便將檢測結果打印出來。
二、主要技術參數：

1、主要技術指標：測試范圍:室溫～250°C·使用介質:空氣·

2、均勻度:≤±1°C（檢測區同一平面,200度以下，200度~300度均勻度±1.5°C）

3、控溫區速度:0.5°C～3°C／min

4、溫控表：分辨率0.1°C；·

5、測試數量:突跳式溫控器可以測試30個，一次只能測試一種產品

6、夾具：每個箱體配一套不可更換夾具板；固定夾具板有30工位，適合目前甲方提供的幾款產品，最多可測試30個溫控器；
