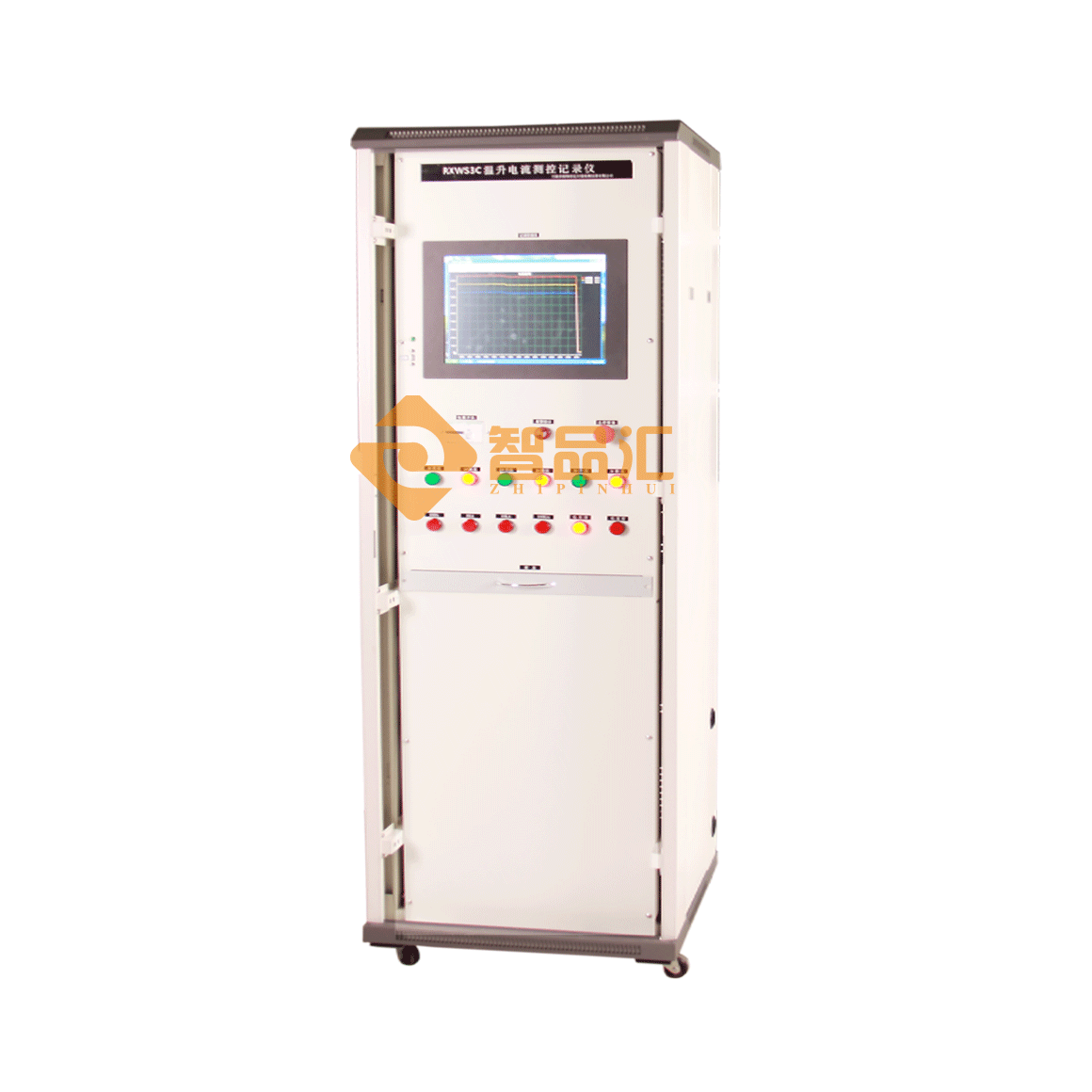

RXWS3C溫升電流測控記錄儀

采用西門子PLC作為控制器，自動實時采集電流數據，并依據設置的參數，自動控制外部升壓降壓電機，穩定電流數據；并對實際的電流數據進行記錄保存于U盤中，也可以與上位機進行數據通訊，上傳實時數據。

1、         輸入電流：3個通道

每個通道0.3A～6A

        內部負載電阻：≤0.2Ω  溫度系數≤100PPM

2、         輸入檔位：4檔  人工可選

        電流互感器需要用戶外部配置

        100A檔測量范圍：10A-180A

        1KA檔測量范圍：0.15KA-1.8KA

        10KA檔測量范圍：1.5KA-18KA

        100KA檔測量范圍：10KA-180KA

3、         電流測量：數字顯示  精度1%+2個字

真有效值測量

儀器內部測量線性度  ≤1%

不含外部電流互感器非線性

每通道、每個檔位的校準系數可輸入

4、         測控界面：觸摸屏操作控制

輸出控制：3個通道

A、每個通道各2個長壽命固態繼電器端口（升流、降流），加快控制速度，并且長壽命工作

B、升降流輸出固態繼電器負載能力：AC480V  10A

C、用戶外部配置連接：電流過載、短路保護裝置，電機運行限位開關

D、控制周期：1秒

E、啟動、停止按鈕：控制試驗啟停

F、試驗時間：0.01～99.99小時　試驗時間到自動停止

G、啟動測試前：一直輸出降流信號，這樣可以在測試時基本從0A起調，以免誤輸出大電流損壞被測產品

H、啟動輸出延時：1～9分鐘可調，該期間一直輸出“降流”信號，延時結束后自動程控輸出

I：啟動時有繼電器觸點對外輸出：帶負載能力AC220V 5A

J：每個檔位切換有繼電器觸點對外輸出：帶負載能力AC220V 5A

K：單相、三相控制兼容：可獨立設置每相的電流

   當三相電流一致時，為三相控制

   當其中一相電流設為0時，其余2相設為一致，為△接法的單相控制

   當其中二相電流設為0時，則為Y行接法的單相控制

5、         數據記錄：由無紙記錄儀完成記錄

         3路標準信號輸入

無紙記錄儀：數據保存于內部大容量的電子存儲器中

測量精度：±0.2%FS

曲線、數據顯示，查詢功能

存儲間隔：1 秒/2 秒/5 秒/10 秒/15 秒/30 秒/1 分/2 分/4 分

最多可保存259200組數據

可轉存記錄數據到外部U盤中

6、         設備尺寸：600mm * 600mm * 1400mm

具有帶剎車移動腳輪，重約100kg

7、         工作環境：A、戶內式

B、環境溫度：-10～40℃

C、相對濕度：＜85% 且無凝露

D、無蒸汽、無腐蝕、無破壞性或爆炸性等氣體

E、海拔高度：2000米

F、70kPa～106kPa

G、供電電源：AC220V  50Hz  約500VA
