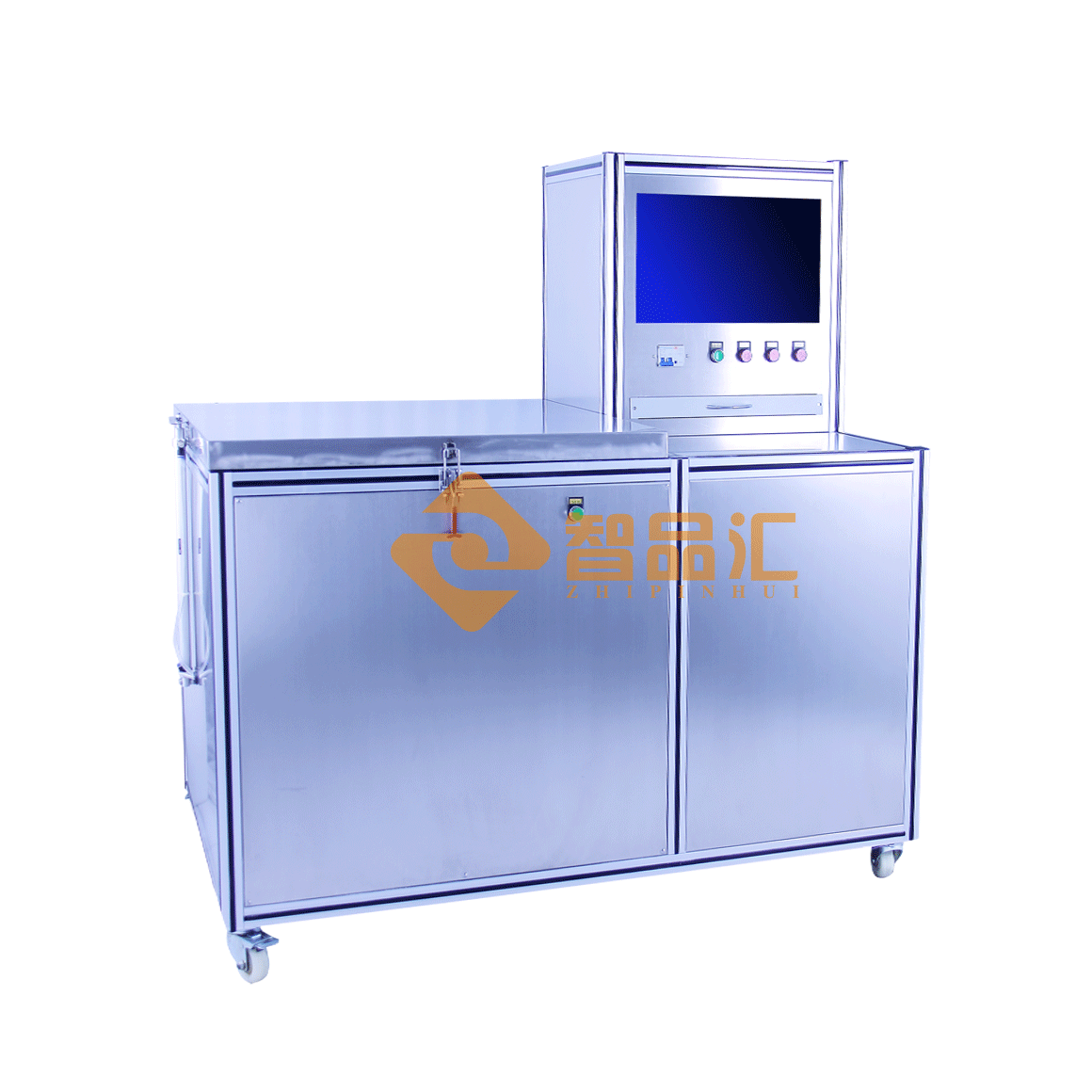

ZHWR-64A溫控器件智能測試系統（30工位）

一、     概述

溫度器溫度測試臺（簡稱測試臺，下同 ）：本設備是依據GB14536.1－2008主要用于溫度器的動作和復位溫度的測量。測試臺分同時可對最多40只溫控器進行檢測，并把數值記錄下來，對測試的結果自動進行合格判定，算出統計值。所有的統計結果都可以儲存起來，供日后核對使用。

    本測試臺分為箱體、電氣箱和計算機三部份。箱體在電氣箱左側，箱體結構為園形。由風輪將加熱器產生的熱量從爐底均勻而快速地吹向爐頂，使置于爐腔夾具上的待測工件受溫，爐下方有一閥門，當爐溫需快速下降時，可通過氣動將它自動打開吹入低溫空氣降溫。

    電氣箱采用可編程控制器PLC對溫控器的通斷狀態進行采樣，計算機通過PLC采集溫控器的通斷狀態進行處理。面板上有一臺高精度溫度表顯示和控制爐溫，并將有關信息傳送到計算機，以及接受計算機發出的控制指令。

 計算機部分由主機、顯示器、鍵盤、打印機和485A/232A轉換器組成。它接受操作者發出的指令并與電氣箱的有關部件通信，不斷采集溫度和開關量信息，并使執行部件按有關程序工作，完成檢測后，打印出有關結果。

檢測程序應用于Windows操作系統，操作者按計算機要求輸入相應的數據，計算機則會自動進入相應的工作程序。在檢測結束后，如果需要打印檢測結果，可以輸入相應的指令，打印機便將檢測結果打印出來。

二．主要技術指標及工作條件：

1． 主要技術指標：

 · 測試范圍:室溫 ～220℃

 ·使用介質:空氣

 ·均勻度:≤±0.8℃（檢測區同一平面,200度以下，200度~220度均勻度±

1.5℃）

 ·控溫區速度:0.5℃～3℃／min

·溫控表：精度0.2%，分辨率0.1℃；

 ·測試數量:突跳式溫控器可以測試30個，一次只能測試一種產品

·夾具：每個箱體配一套不可更換夾具板；固定夾具板有30工位，適合目前甲方提供的幾款產品，最多可測試30個溫控器；夾具采用彈片快速連接，適合多種端子的連接；如需訂購可更換夾具板的機器可以與廠家聯系。

 ·測量方式自動，建議連續工作時間不多于16小時，功耗小于4KW。

·電腦上各工位有指示顯示工位的通斷狀態

·可自動記錄數據（記錄異常斷開時對應時間）

·電腦設定控制溫度、時間

·夾具采用耐高溫材料作絕緣體，保證在高溫下夾具不會產生變形，影響測試

·夾具采用夾的方式采樣，保證工件的通用性，適合多種樣式的溫控器的檢測

·采樣用低電壓輸入到樣品端子上，保證含發熱絲的樣品也不會影響測試

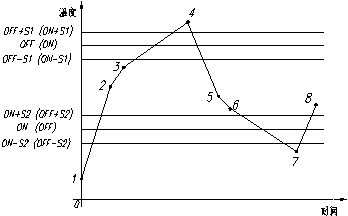

2．工作曲線圖

說明：1-2為快速升溫階段，升溫速率＞3℃/分鐘；

      2-3為預升溫階段，在進入檢測區前將升溫速率先控制好；

3-4為恒速升溫階段，升溫速率0.5-1℃/分鐘可調；

4-5為快速降溫階段，降溫速率＞3℃/分鐘；

5-6為預降溫階段，在進入檢測區前將降溫速率先控制好；

6-7為恒速降溫階段，降溫速率0.5-1℃/分鐘可調；

測試中，操作者只需設定動作溫度上下限點（圖中3、4點），以及復位溫度上下限（圖中6、7點）即可，系統會自動完成升降溫過程并將動作溫度、復位溫度顯示在人機界面上。

3．工作條件：

⑴環境溫度：20±10℃

⑵相對濕度：≤85％

⑶電源電壓：三相交流380±10V  50HZ

⑷接地電阻：≤4Ω
