RX97電機測試系統
一、概要

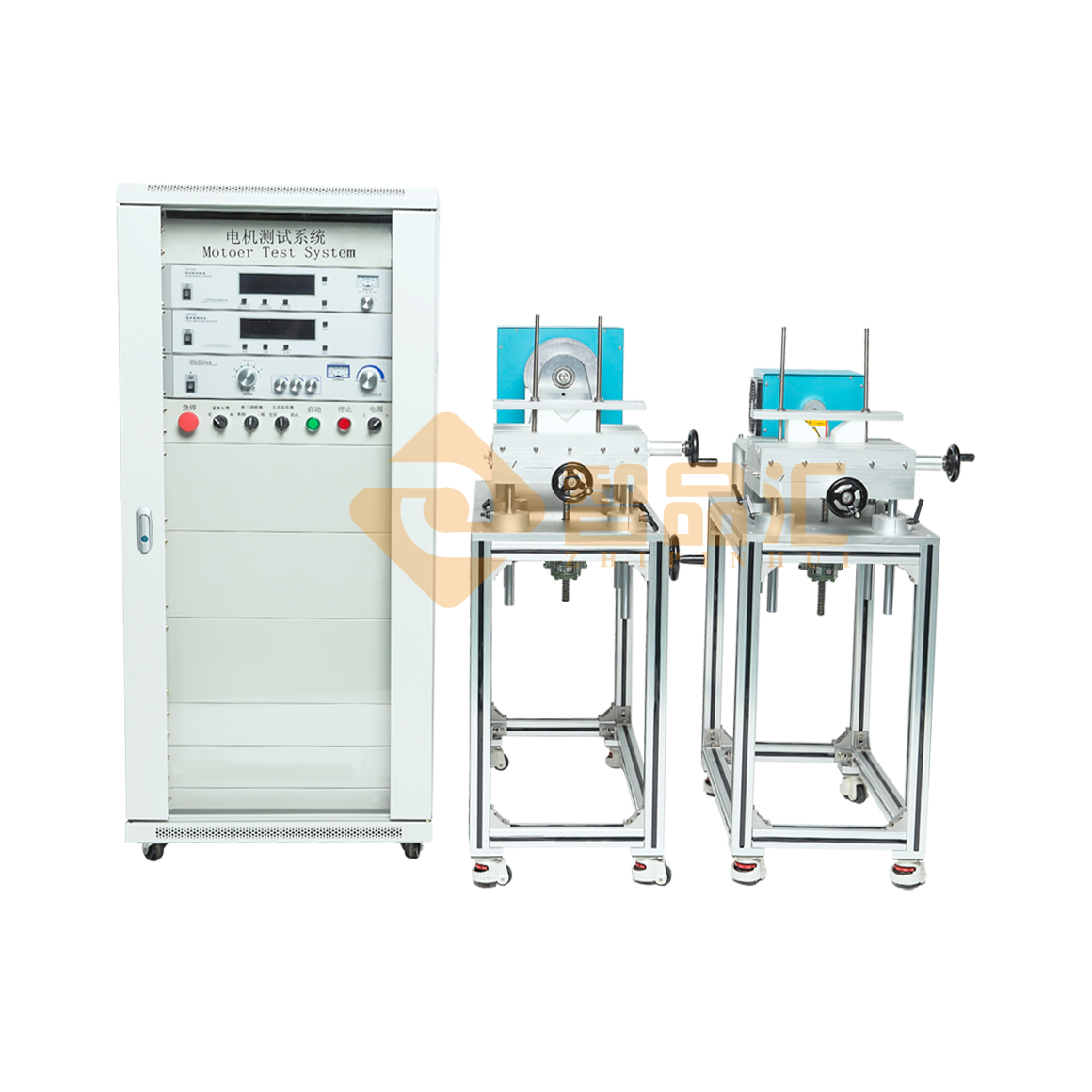

1、設備分為操作臺和控制柜,操作臺架采用鋼鈑金機箱組成,設備顏色:國際灰;
2、操作臺的結構XYZ三向調整平臺,臺面板為10mm厚帶T型槽的鍍烙鐵板,機箱雙向開門帶有排氣扇熱;下層為電氣線路存放柜;
3、操作臺體積約為1200mm長、650mm寬、1900mm高,采用滾輪+落地腳固定設備;
4、控制柜采用4U標準機柜作為主控,采用下端進風,上端抽風的散熱結構,側面和背面三向開門;
5、控制柜安裝工控電腦,配備測試軟件,扭矩表、功率表以及UPS電源等;
6、設備帶急停開關,遇緊急情況可立刻停止測試,左前位置方配有報警合格指示燈;
7、備由220V/50Hz電源供電,不工作時總功率小于800W;
8、設備采用可更換的低噪音風機以便減少現場噪音干擾;
二、產品測試范圍
電機類型:?jiǎn)稳嚯姍C(jī);
扭力:0.23~5N.m;
轉速:〈= 5000RPM;
三、測試功能及流程
1. 測試流程計算機自動控制,測試項目可根據需要獨立選擇,可屏蔽不需測試的項目;
2.各個測試模塊相互獨立通過RS232接口跟工控電腦相連;
3.測試過程和結果聲光指示,測試合格蜂鳴器短鳴一秒提示操作工;測試不合格,界面顯示紅色,顯示屏上顯示不合格的項目以及數值,蜂鳴器長鳴直到操作工手動復位;
4.采用空氣開關用于過流保護,減少因電機短路過流燒斷保險絲引起的停機時間;
5.操作工把被測電機固定在工裝板上,磁滯測功頭負責加載測試,軟件通過磁滯控制
器控制負載測試。
7.負載測試點為定點扭力測試;根據測量量程,可設定不同的扭力點。
8.軟件自動根據定點扭力,匹配合適的起始和終止加載點,測量擬合曲線點數可設定。在測試過程中,每個擬合點可設定采樣穩定時間。自動讀取各個擬合點對應的扭力、電流、功率、輸入功率、輸出功率、效率;常用定點扭力測試,可以兼容定轉速、定電流、定電壓測試,但是這些兼容模式精度誤差較大。
