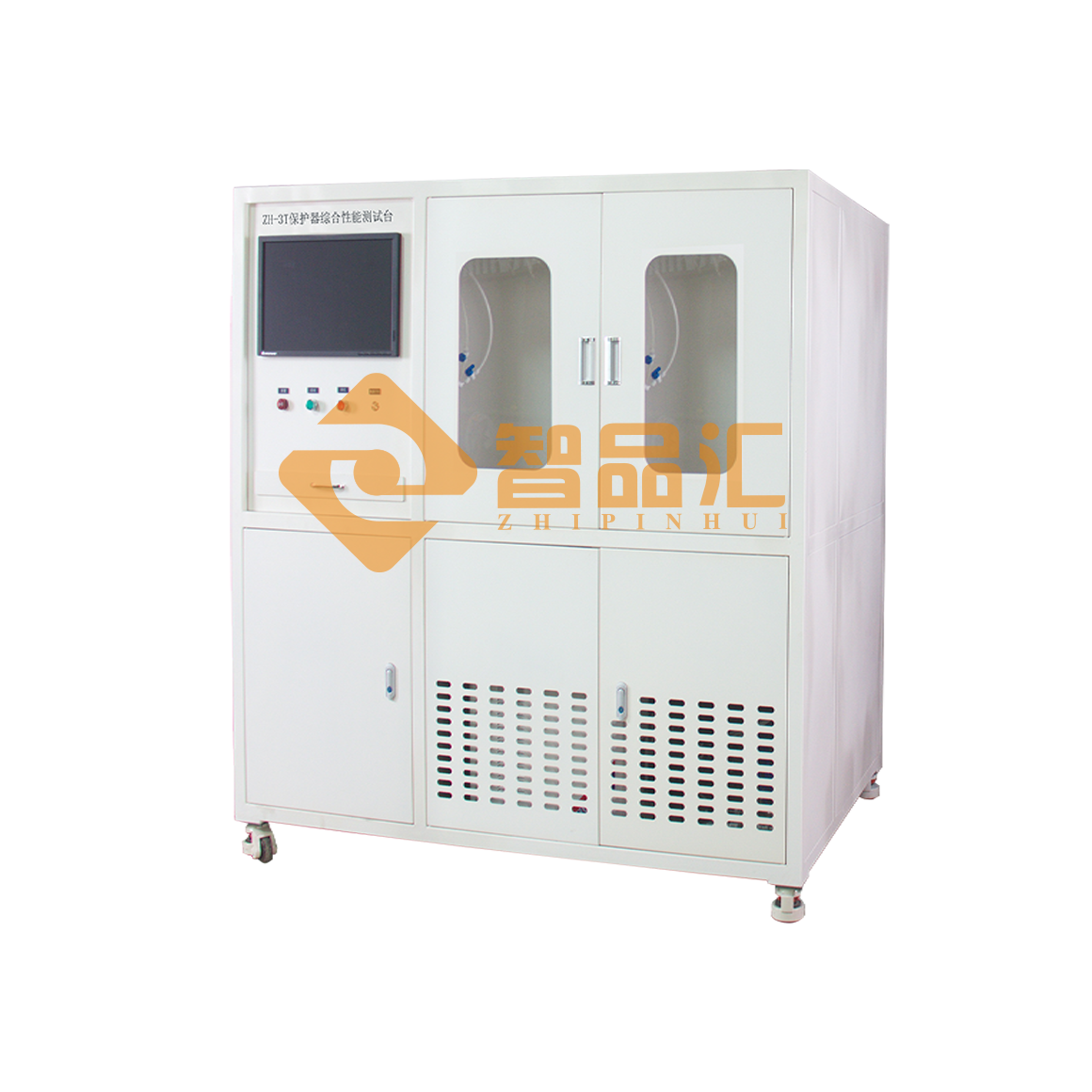

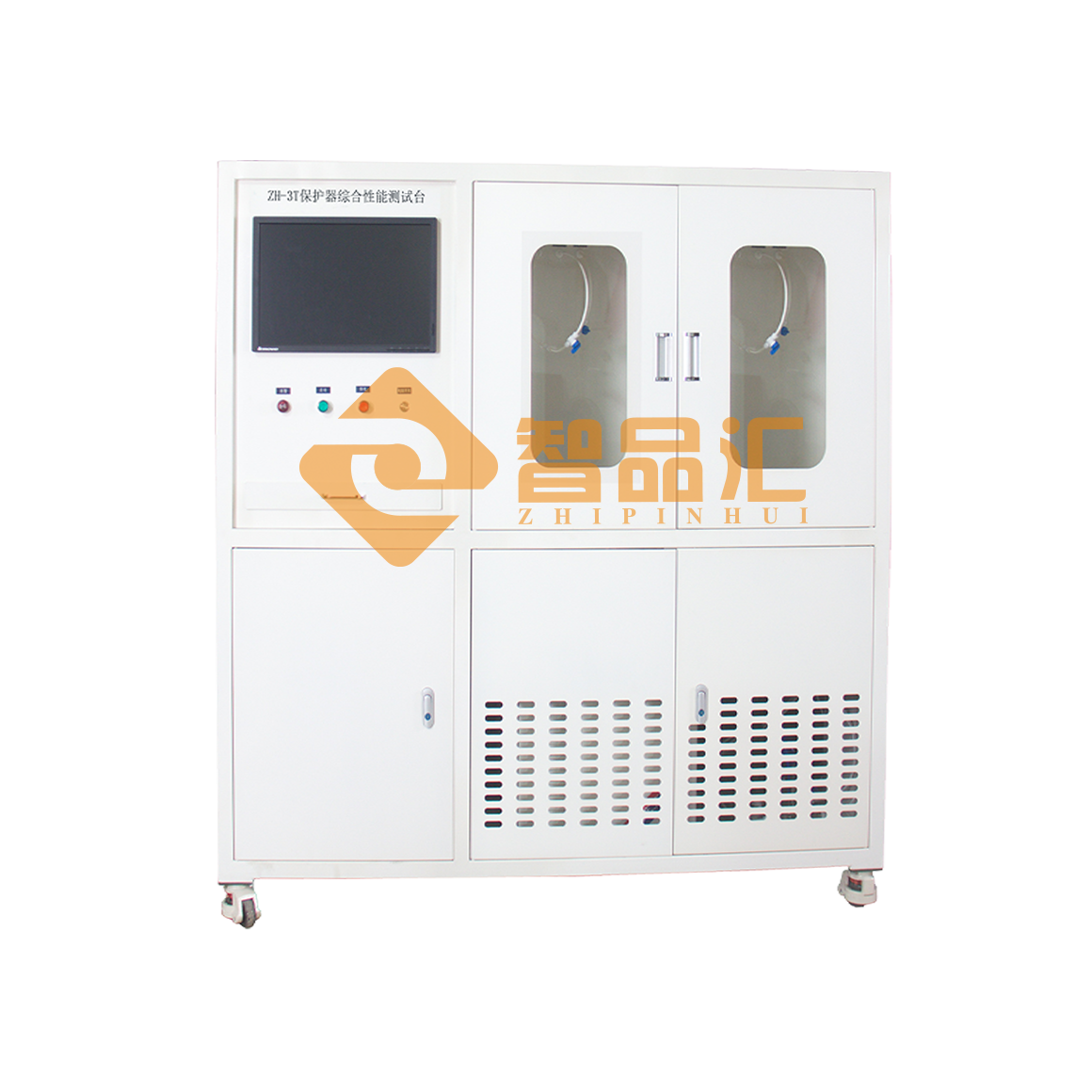

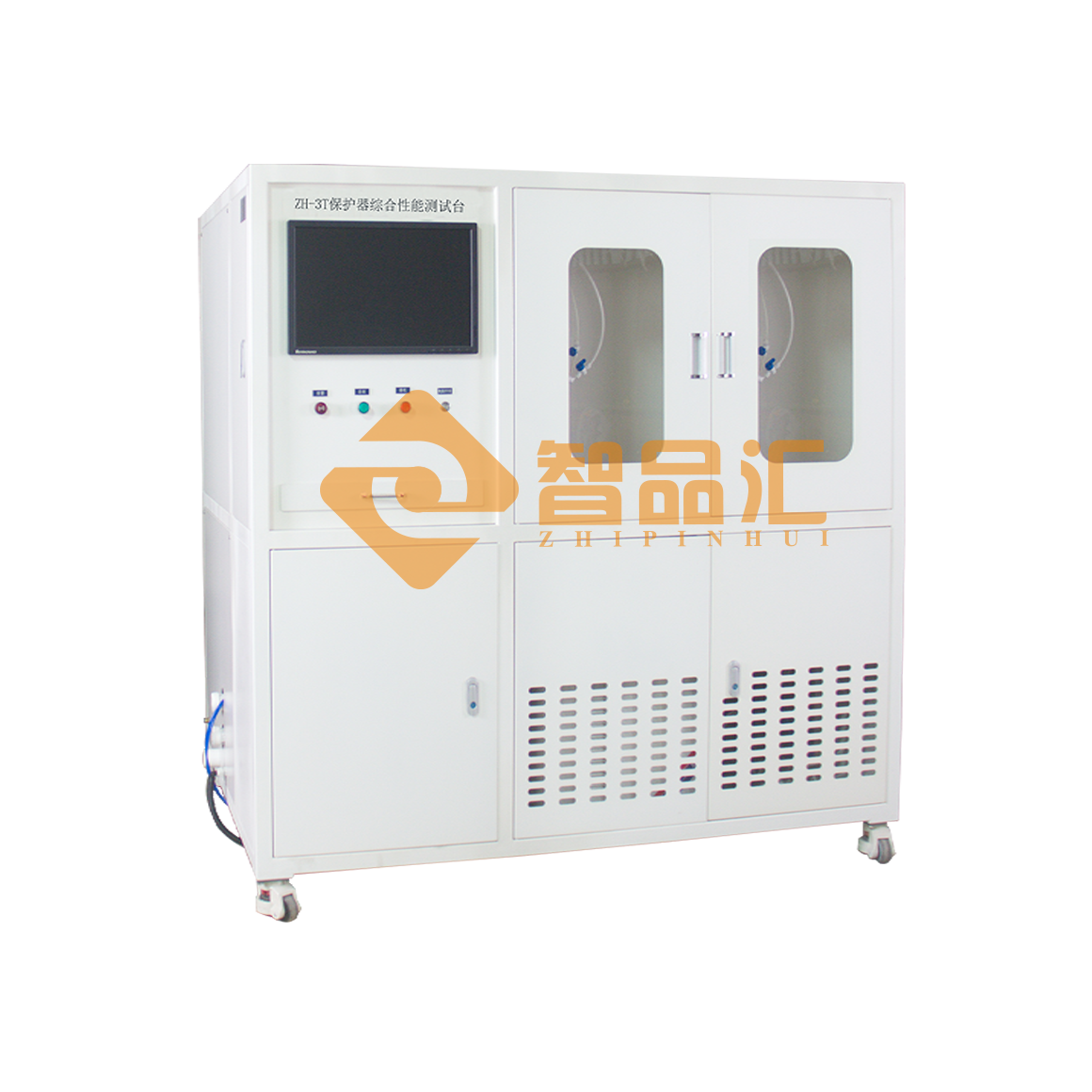

ZH-3T保護器綜合性能測試臺

一、  概述

本裝置主要用于測試過載過熱保護器的最小動作電流特性（UT特性）和電流-時間特性（ST特性，即堵轉電流）和動作復位溫度特性（TT特性）。設備制作符合JB/T 6739.1-1993《小型全封閉制冷電動機—壓縮機用熱保護器安全要求》的要求。設備一體化設計，電腦負載和恒溫箱一體化設計，外觀大氣高端，恒流源按要求定制，保證電流恒定輸出。

二、 主要技術指標

2.1.試樣類型 :壓縮機過熱過載保護器。

2.2.供電電壓：AC380V 50Hz。

2.3.設備功率：10KVA。（不含負載功率）

2.4.恒溫箱：

2.4.1 溫度：室溫+5℃～250℃

2.4.2 使用介質:空氣

2.4.3 均勻度:≤±0.5℃(200℃以下)

2.4.4 控溫區(qū)速度:0.5℃～2℃／min

2.4.5 測量方式為手動及自動選擇，連續(xù)工作時間不長于12小時，功耗為10KW

2.5.樣品工作電壓：220V，40A每路，共3路（UT2路，ST1路）。

2.6.負載電流：0.1~40A程控可調，純電阻性負載(誤差<±1%)。

2.7.使用環(huán)境溫度：10～40（℃）。

2.8.使用環(huán)境濕度：小于85%（RH）。

2.9.測試工位：UT20個（快速切換電流）；ST20個（快速切換電流）；TT20個（加小于20mA電流）。
