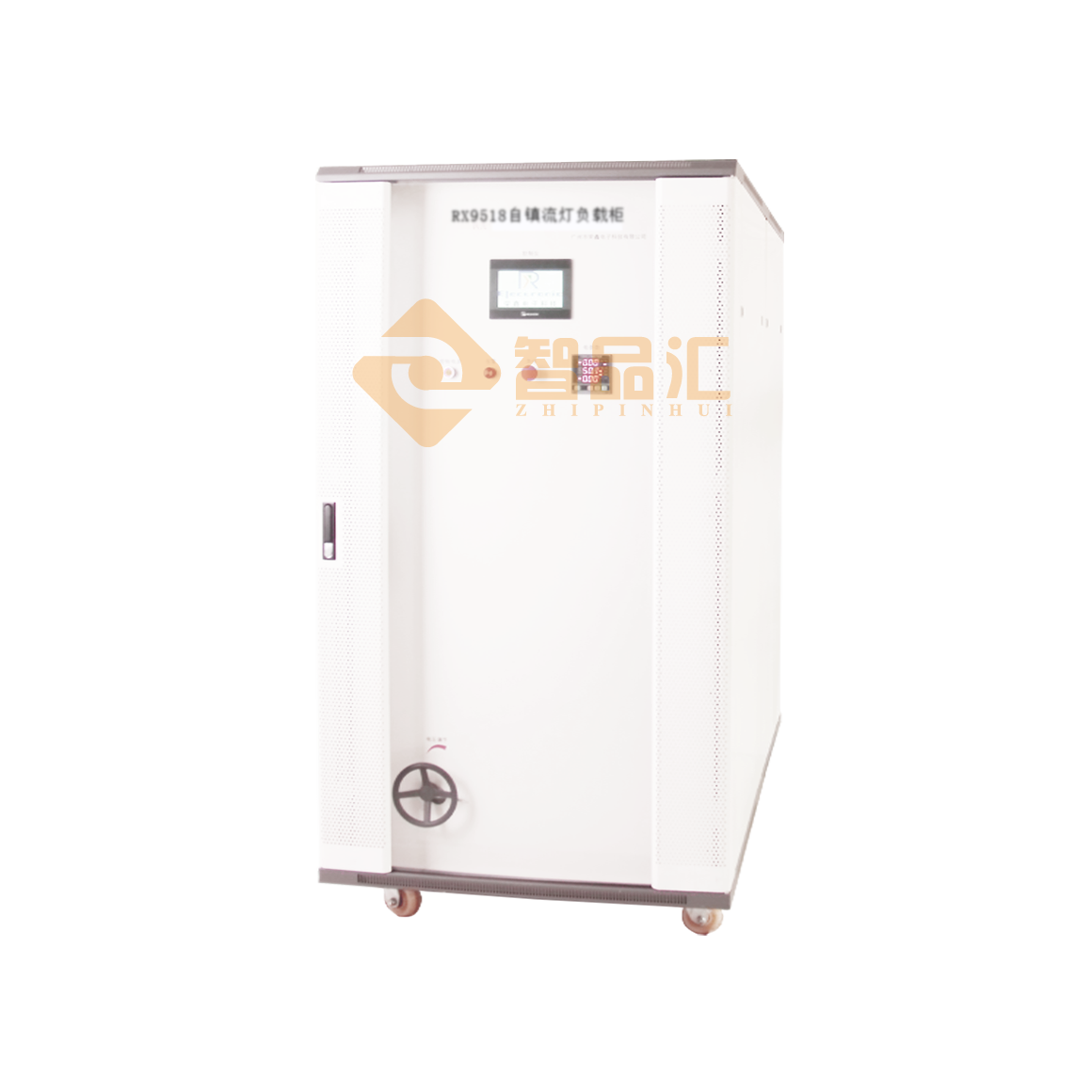

RX9518自鎮流燈負載柜

設備依據標準GB16915.1-2014中19.3章節關于正常試驗負載設計制作

1、輸入電源：AC 220V, 50/60Hz，20KVA

  測試外部供電電源，且電源的預期短路電流（RMS）在功率因數為0.9（滯后）時應在3kA～4kA之間

2、輸出電壓：AC0～250V 連續可調

3、被試開關的額定電流，不超過20A

4、額定功率：10～500W 連續可調

串聯電阻可調范圍：0.005～2.00Ω

  電容可調范圍：1～800uF脈沖電容器

負載切換方式：大容量面板開關切換

5、負載導通角度電壓波形的90±5度

6、符合GB 16915.1-2014第19.3條的負載電流峰值的示波器波形，以及I2t的積分波形,波形可清楚顯示，峰值電流數值直接讀出

7、設備采用尺寸不小于7寸的彩色觸摸屏，CPU采用工業級32位嵌入式單片機，內嵌示波器卡，屏幕上可直接顯示電流波形

8、顯示精度：電壓: ±0.1%讀數+0.1%量程

電流: ±0.1%讀數+0.1%量程

功率：±0.1%讀數+0.1%量程

功率因數：±0.03

9、輸出路數:1路；設備自帶預調功能，方便使用前調節額定參數

10、工作周期：斷續工作制，散熱方式為風冷

11、設備保護功能配置：漏電保護、過載、過熱保護

12、外型尺寸：約900×900×1600（mm），重約300kg，帶剎車的萬向輪，便于移動

13、使用環境條件：

 A、環境溫度：0℃～40℃，戶內式

B、相對濕度：最大相對濕度95%且不凝露，不存在腐蝕性氣體或蒸汽等

C、海拔高度不超過1000m
