產品簡述

EVWS系列電池模擬器具有電池模擬的特點，既能模擬電池放電特性，又能模擬電池充電特性，替代電動汽車動力電池使用于不同測試場合，為用戶節省空間及成本。支持電壓24~800V(1000V)、電流0~1000A(峰值1300A)/功率0~500KW(峰值650KW)全量程范圍內連續可調。

電源可以工作在CV/CC/CP等不同的工作模式下，能滿足不同負載的精確測試需求，具備完善自診斷與保護功能，可防止誤操作或環境因素引起的儀器受損或人身傷害。該系列電池模擬器具備能量雙向流動特點，在電機測試過程中，電源為負載提供穩定的直流電壓，滿足正常測試功能；在測試異常或停機時，電源可將電機發電狀態的能量回饋到電網，以防止能量集聚造成負載損壞。

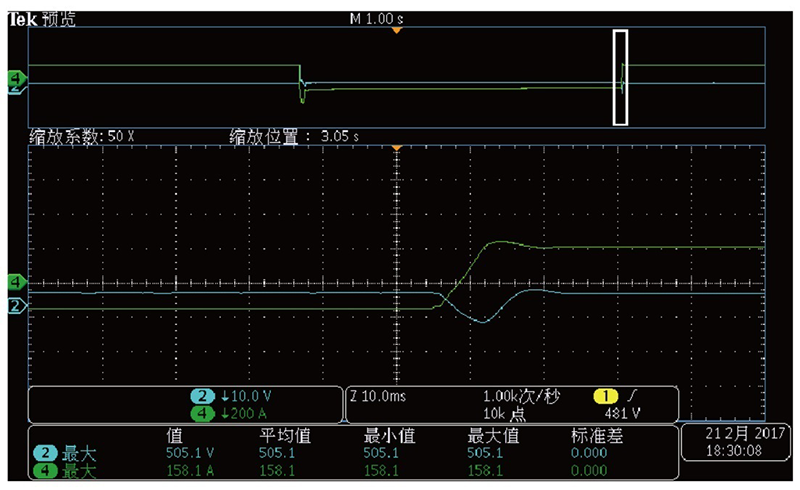

  正負電流切換：-200A到+200A切換，電壓恢復時間≤10ms

適用于電動汽車用電機及其控制器、電動汽車動力總成系統等領域產品的前期研發、后期型式試驗、可靠性測試，以及生產線產品出廠測試。滿足GB/T18488.1-2015、GB/T18488.2-2015、GB/T29307-2012中測試項目對電源的使用要求。

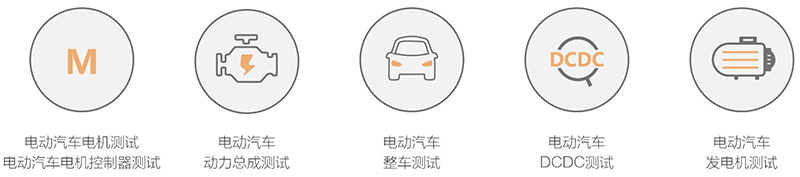

應用領域

產品特點

1. 具有恒壓恒流、直流編程、電池模擬三種輸出模式。
2. 內置磷酸鐵鋰、三元鋰、錳酸鋰、鈷酸鋰等5種電池模擬特性曲線，并可由用戶自定義5種電池特性曲線。
3. 采用四象限控制技術，全功率內能量雙向流動，運行穩定可靠，節能高效。
4. 具有恒壓、恒流、恒功率多種輸出模式。
5. 瞬態響應迅速，≤5ms。
6. 采用高速數字控制技術，輸出精度達到0.1%。
7. 采用PWM整流技術，功率因素>0.99，輸入諧波<3%，效率大于93%。
8. 具有自動壓降補償功能，自動補償線路壓降。
9. 采用七寸觸摸屏操作，操作、顯示便捷。
10. 輸出參數、保護參數可編程，可適用于不同類型設備測試。
11. 內部器件采用LEM、英飛凌等國際品牌，設備可靠性高。
12. 采用模塊化設計，設備后期維護簡便。

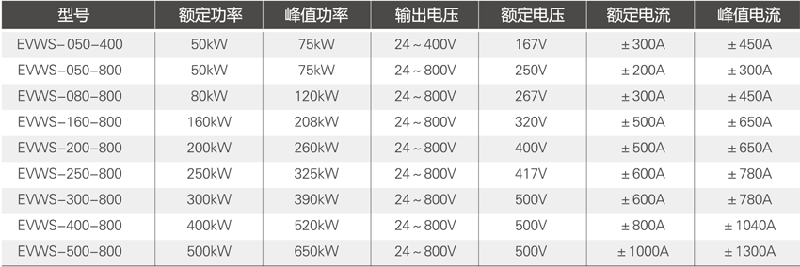

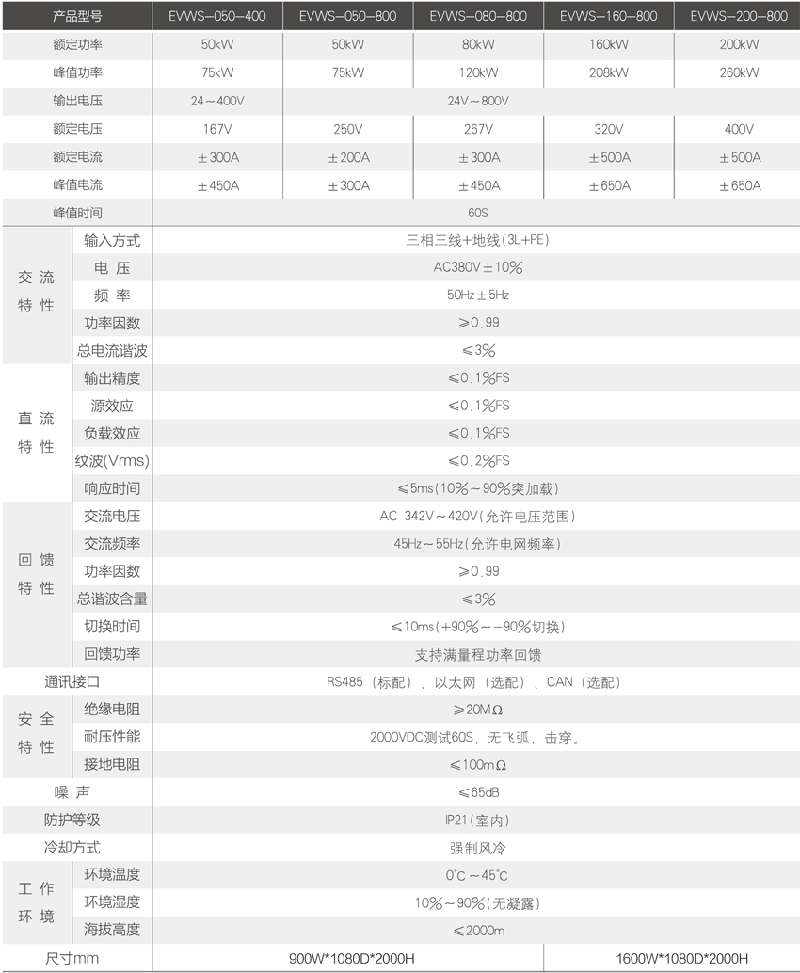

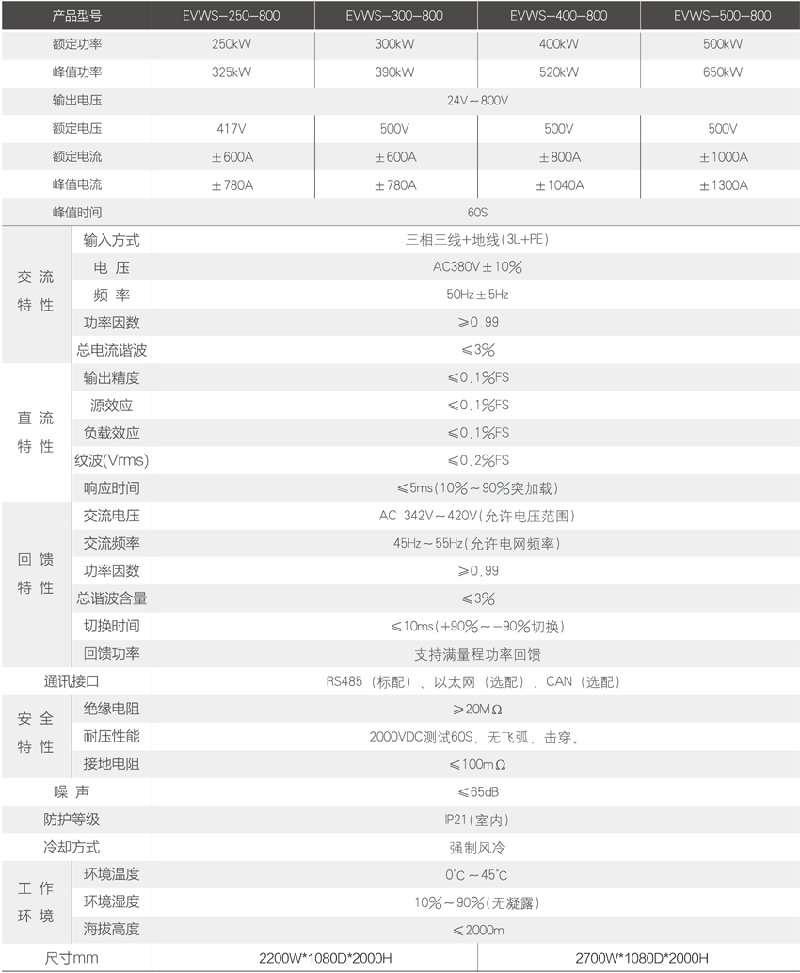

技術參數
