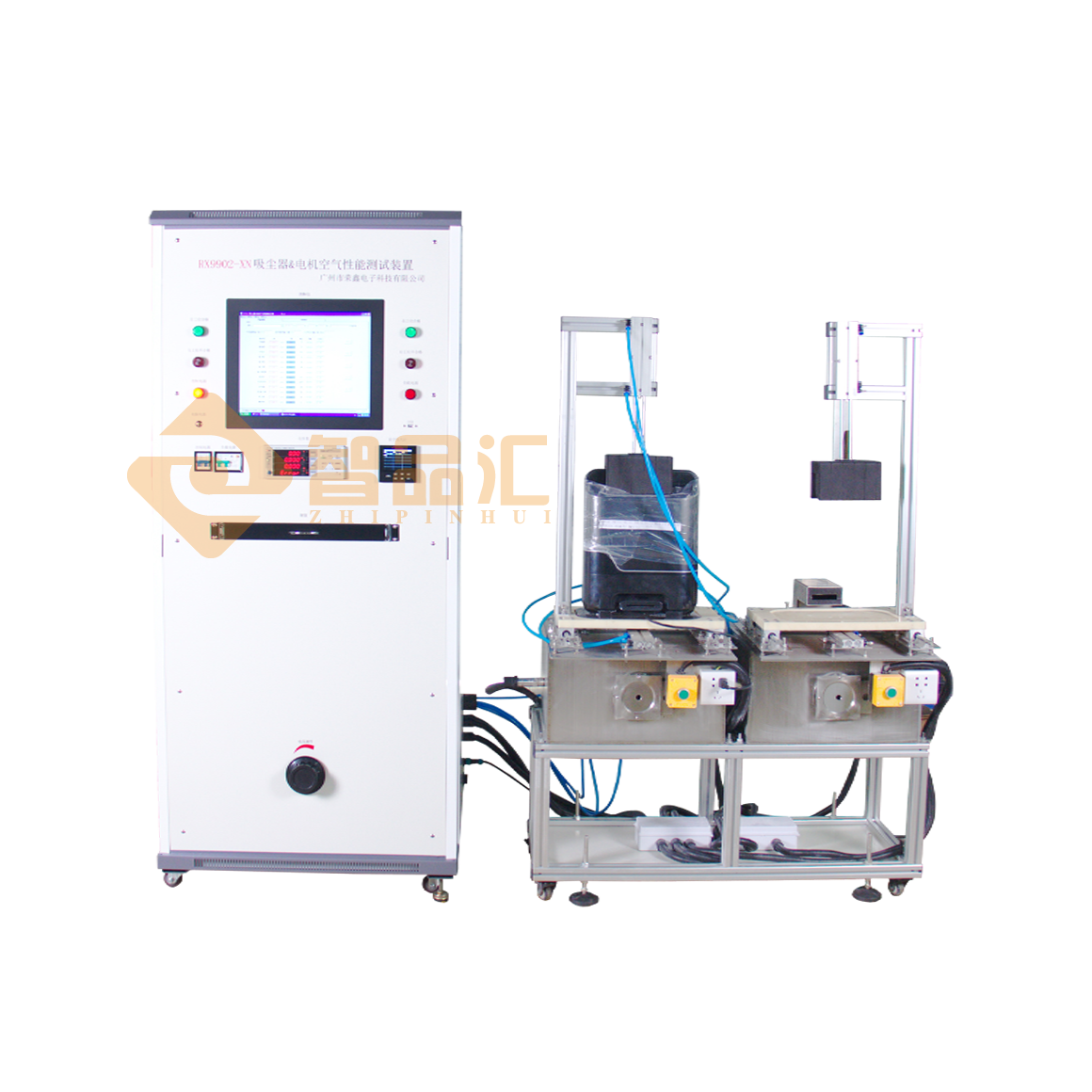

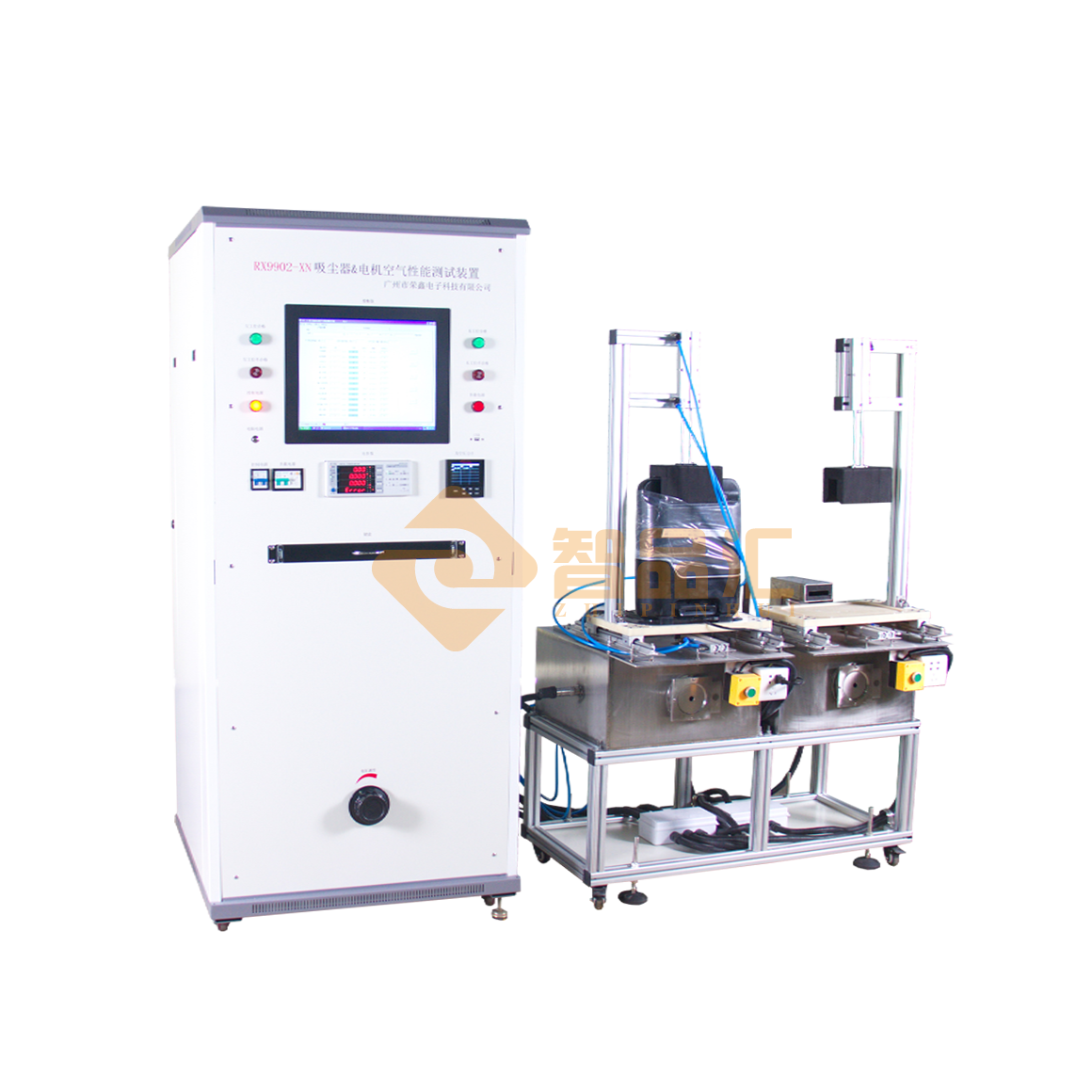

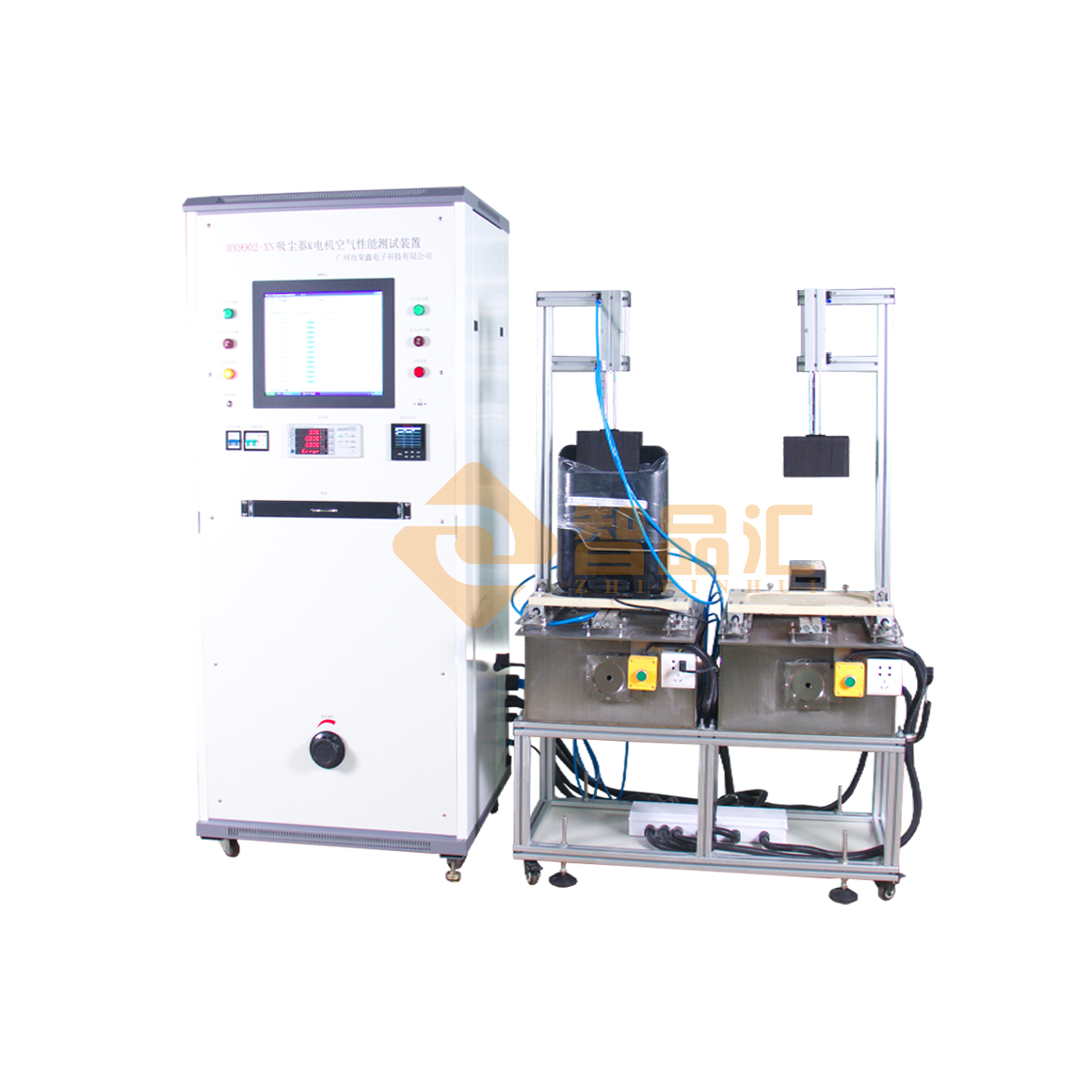

RX9902-XN吸塵器&電機空氣性能測試裝置

一、    設備配置說明

1、      檢測控制柜一套；

2、      一體化液晶觸摸屏電腦主機一臺（雙核CPU、17寸液晶顯示器、2G內存、32G固態硬盤、鍵盤、鼠標）；

3、      輸入電氣性能參數測試：采用高精度電參數儀器；

4、      真空度測量用的差壓傳感器以及測量儀表，由用戶提供

5、      均壓箱：18*18*高10英寸，按照美國標準ASTM F558、F431孔板法

6、      孔板范圍: 按標準設計1種孔板（0.5英寸孔板，手動切換），精度±0.05mm

7、      被測整機：32、35口徑軟管接頭兩種（或用戶指定），或噴嘴接頭

8、      隨機測試軟件一套；

9、      設備配置2套測試均壓箱工裝，工裝夾具(用戶自行提供)，由設備控制氣動電磁閥操作氣缸快速夾具對被測產品進行裝夾對產品進行裝夾，其中左工位測試，另外右工位進行卸下及重新裝夾；

10、   產品合格與否信號指示系統，不合格時聲光報警。

     合格則彈起氣缸，不合格需要操作員手動控制開關取下

11、   設備操作臺面高度規格： 700mm（高度可定制）

二、軟件功能：

1、項目自動檢測程序；

2、型號輸入、選擇及合格判定參數自由修改程序；

   最多500個產品型號參數可設置，測試數據可保存；

3、項目選定及測試時間修改程序；

   A、可以對項目進行屏蔽不測，不作合格判斷，不影響其他項目功能。

   B、可修改每個項目的測試時間

4、將電源線，接地測試線夾好后，啟動測試后測試軟件控制一次性測試完所有數據；

程控自動設置測試參數，不用操作人員調節。

5、數據保存：

可選擇：不保存、合格數據保存、全部數據保存

6、測試數據可導出到EXCEL文件格式，數據可按指令單號進行查詢，同時支持導出到EXCEL文件

三、主要技術指標

1、真空度：0-50Kpa       小數點分辨率3位（依據用戶提供壓差計誤差）

2、流量：0.1～3m³/min      計算值

3、試驗電壓：0～250V      ±（0.1%讀數+0.1%量程）

頻率調節由用戶外部配套的變頻穩壓電源控制

4、試驗電流：0～20A       ±（0.1%讀數+0.1%量程）

5、有功功率：300～2000W   ±（0.25%讀數+0.25%量程）

6、環境溫度：5～50℃        人工輸入

7、大氣壓力：100±20KPa     人工輸入

四、系統優點

1，電腦自動測試減少人為出錯，自動記錄數據，也可打印導出測試數據；

2、效率高每測試一個產品約10秒，節省人工。
