RXCBE6510電解電容紋波電流試驗臺技術參數

一、    產品概述

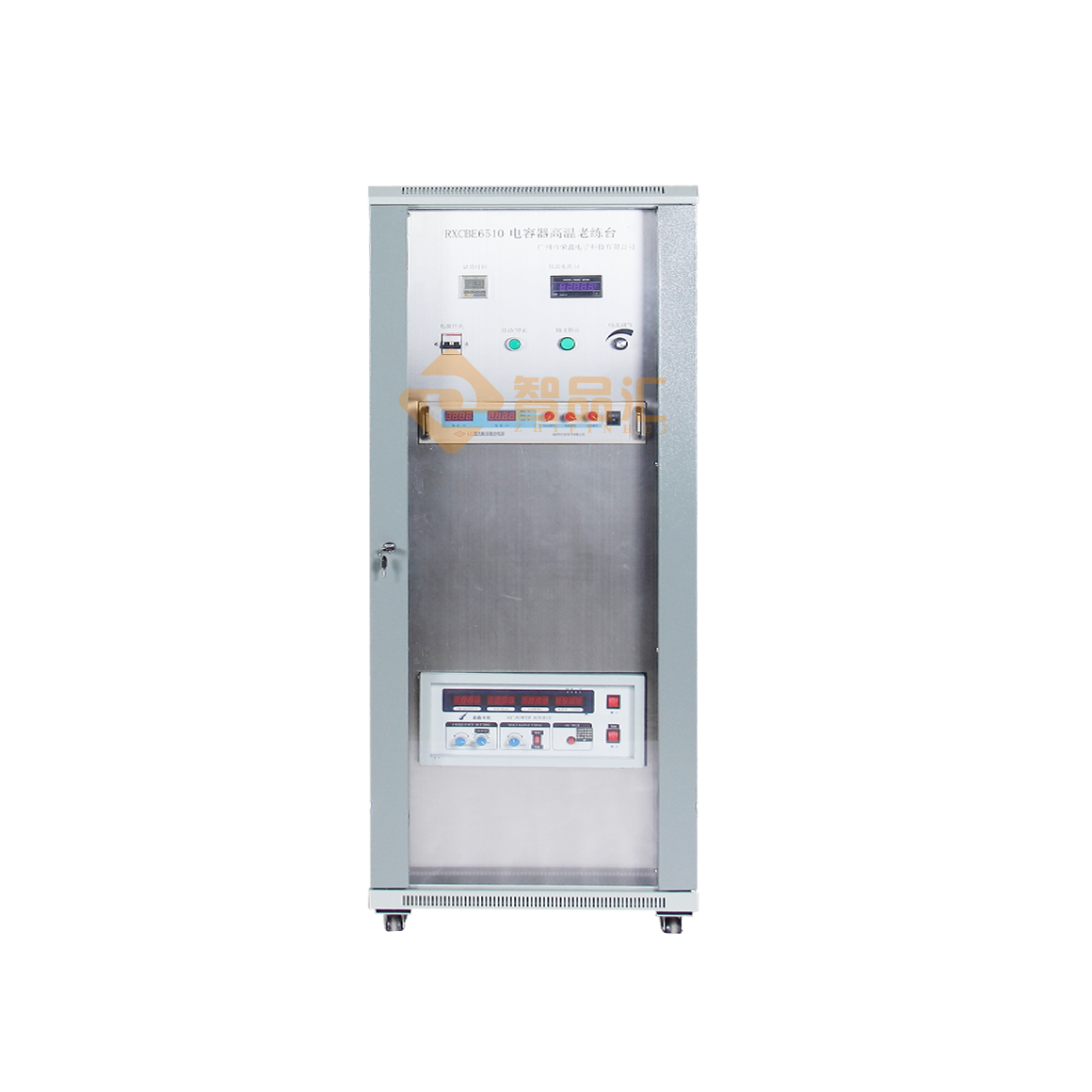

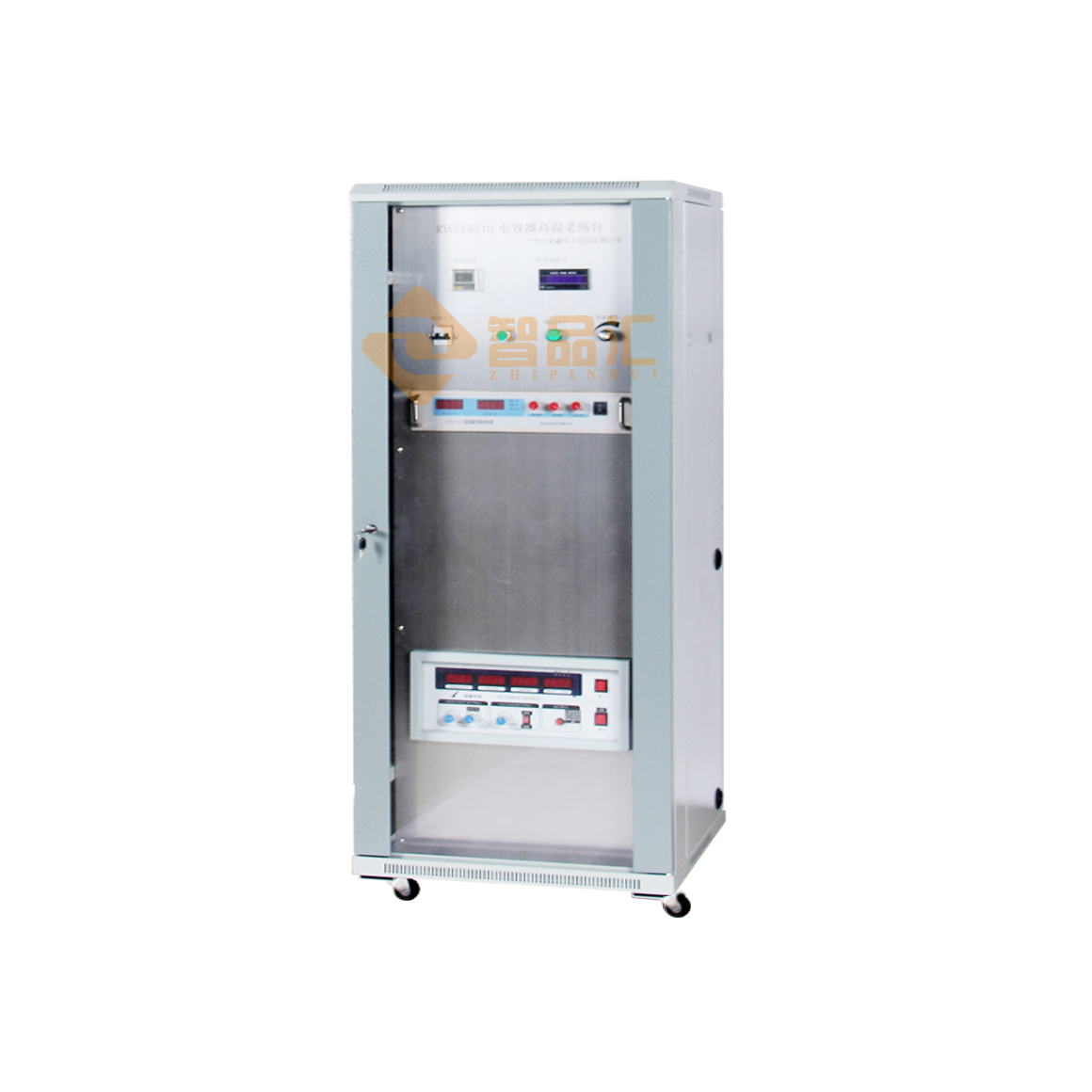

     RXCBE6510電容器高溫老練臺是一臺在直流電壓上疊加一紋波電流信號，對脈沖電容器、電力電容器、母線電容器、電解電容器等等進行紋波壽命試驗的專用設備。

二、    試驗性能參數

1、        紋波頻率：40～1000Hz可調

頻率準確度：優于 ± 0.1％

2、        輸出恒定紋波電流：0～30.00A RMS可調

    數字顯示  精度 ±（1％讀數+5個字）；

    恒流功能相比恒壓輸出類型的設備，紋波電流恒定，能適應被測產品實際試驗時容量的變化，不用時時需要去觀測調整

紋波波形：正弦波

輸出紋波電壓：0～15V/30V 有效值  2檔可調

數字顯示  精度 ±（1％讀數+5個字）；

3、        直流偏壓：0～800V可調，最大輸出電流0.1A

直流偏壓可關閉，以便測試無極性電容

電壓顯示準確度：±（1％讀數+2個字）

4、        每次試驗時，同時試驗兩只相同的產品

5、        測試時間：0.1～999.9小時，時間到自動停機

6、        具有過流、過載保護功能

測試完成自動放電功能

7、        工作電源：AC220V±5％，50Hz±5Hz。

8、        機箱：標準機柜，銀灰色

9、        外形尺寸：60㎝（長）×60㎝（寬）×160㎝（高）  重約90㎏。

10、     配套測試的烘箱、溫度測試儀、電容測試儀、監測示波器等等由用戶自行配套

11、     隨機附件：測試輸出耐高溫電纜一套，測試夾具一套，說明書一份，合格證和保修卡一張。

12、     工作環境：溫度： 0～40℃；相對濕度≤80%；
