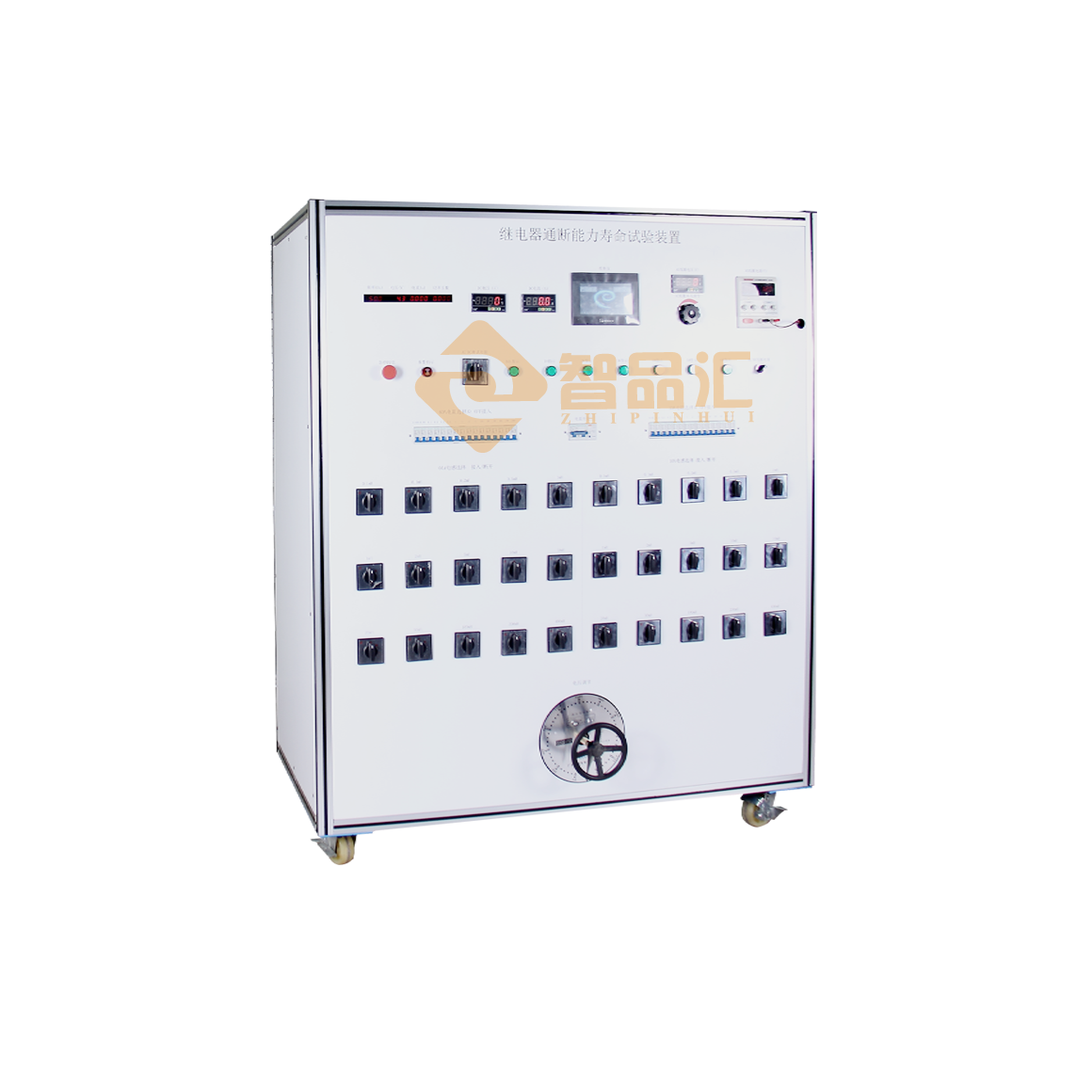

RX9527繼電器通斷能力壽命試驗裝置

1、概述：

RX9527系列，繼電器接通和分斷能力、電壽命測試設備（以下簡稱測試設備）按GB14598.1－2001、GB7261-2008《繼電保護和安全自動裝置基本試驗方法》有關要求進行設計。

2、測試設備主要技術參數：

2.1、樣品線圈工作電壓：

直流穩壓：DC3～30V可調  顯示精度：±1％讀數±2字。

交流：AC0～250V可調  顯示精度：±1％讀數±2字

2.2、測試工位：1～6工位可設置，循環工作，共用一組負載

2.3.1、樣品觸點額定電流：1～10A

試驗電壓(AC/DC)：空載電壓0～300V可調  顯示精度：±1％讀數±2字

                負載電壓不超過280V

負載電流：1～60A可調，電流顯示精度：±1％讀數±2字

功率因數：0.3～1，顯示精度：±0.03

      在線圈通電瞬間100mS內為6倍額定電流，過后降為1倍額定電流

2.4、負載由多檔電感和電阻串聯而成，負載交直流可轉換；

     負載電阻：0.025～300Ω可調，最小步進值為0.025Ω

負載采用刀開關切換

負載散熱方式為強制風冷，其工作制為長期連續工作制。

2.5、負載工作模式：純電阻負載、感性負載、電動機負載可選擇

2.6、操作頻率：

通電時間：0～99.99s   精度：±1％；

斷電時間：0～99.99s  精度：±1％。

產品通斷電有指示燈指示

2.7、試驗次數范圍：1-999999次可設；準確度：±1次。

     最大失效次數：1～9999次可設

     首次出現失效次數：1～999999次可記錄

當任意試驗樣品出現失效時（常開或常閉），失效次數加一；當達到設置的失效次數時，系統自動斷開失效樣品的負載和線圈控制電壓，系統保留故障失效工位的最終試驗次數的計數。

2.8、設備對試品出現熔焊、短路等現象有防護和報警功能。

2.9、負載箱體內設置測試溫度過高報警、過流保護、交流漏電保護功能。

2.10、控制器：采用智能計時器和計數器，所有數據掉電保存

2.11、設備的供電電源：AC220V 50/60Hz 20KVA

2.12、設備大約尺寸：寬1800mm X 深900mm X 高1800mm，重約700kg

配置可移動腳輪

2.13、使用環境條件：

 A、環境溫度：0℃～40℃，戶內式

B、相對濕度：最大相對濕度95%且不凝露，不存在腐蝕性氣體或蒸汽等

C、海拔高度不超過1000m
