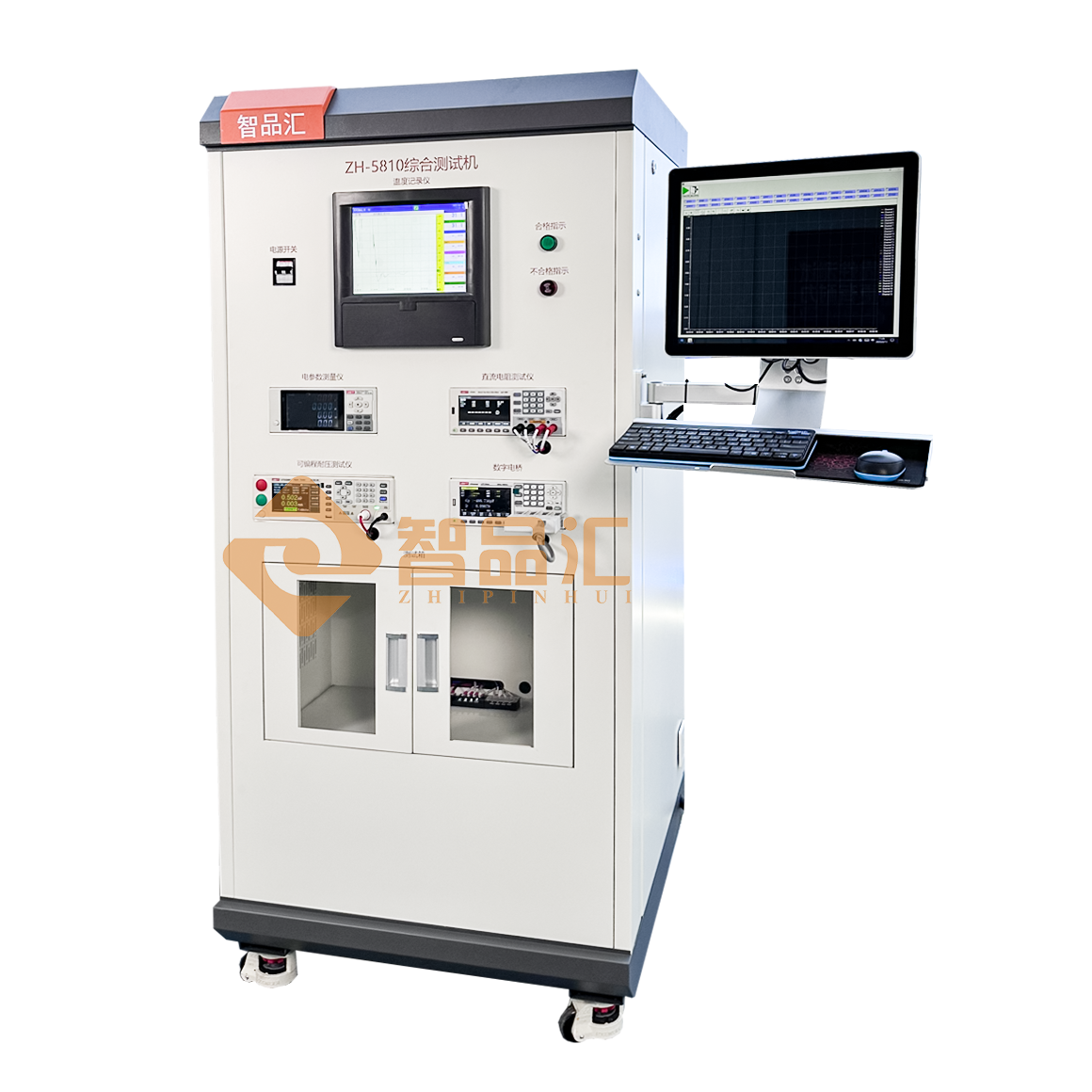

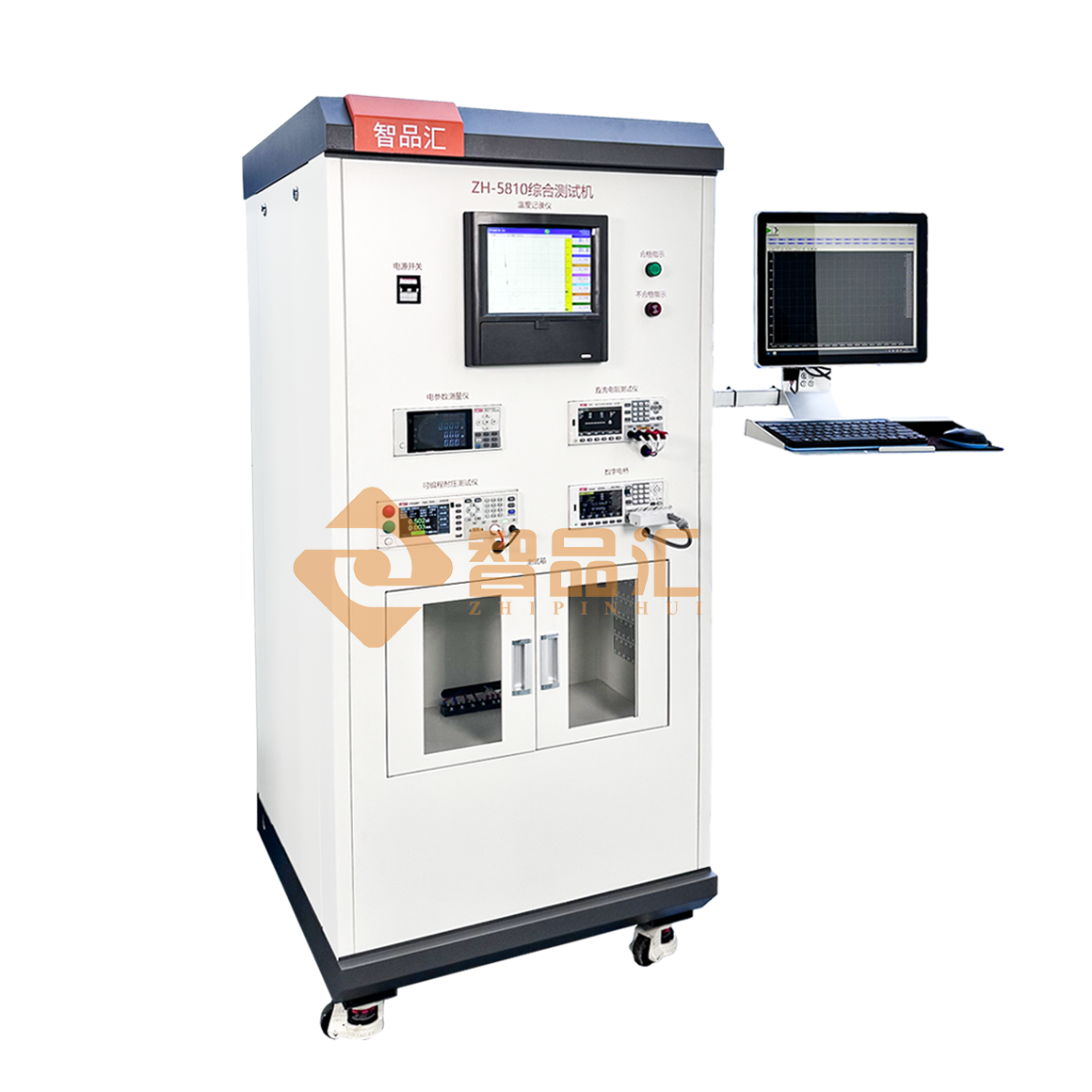

ZH-5810數據綜合測試系統

一、概述：

根據實驗室安全標準要求，本系統集成溫度、耐壓、電阻、電參數測試及數字電橋各項功能，通過工控機與物聯網實現自動化測試、數據采集與分析，滿足空調核心部件（如電路板、電機、傳感器、壓縮機、核心零部件等）的來料檢測需求。在程序上可設置相關的上下限，進行數據判別，軟件界面可顯示監控的溫度，耐壓、電壓、電流、等等情況，當出現異常時設備會自動停機；測試數據可記錄和查詢，亦可導出數據報表。

二、 本系統集成多種信號、控制系統、電腦等組成。控制系統配置PCI I/O 模塊、 PCI A/D D/A 模塊、通訊模塊，配合自主研發的程序對設備進行采集和控制。

三、技術參數

3.1、溫升測試項目：

3.1.1、搭載多路溫度采集32通道

3.1.2、 支持輸入眾多類型型號，

電流：4～20mA、0～20mA、0～10mA
           電壓：±5V、1～5V、±10V、0～20mV、0～100mV、

電阻：0～400Ω
            熱電偶：S、R、B、K、N、E、J、T、
            熱電阻：Pt100

3.1.3、標準Modbus 通訊協議，標配RS485通訊接口

3.1.4、分辨率：顯示小數點后兩位

3.1.5、按照通道數配置進口K型熱電偶，測溫范圍-50~260℃，線徑0.255mm

3.1.6、搭配我司的系統軟件可調取測試的型號，測試中可自動判別合格情況，

記錄測試信息，生成測試報告單

3.2、耐壓測試項目：

3.2.1、交直流絕緣電阻單通道

3.2.3、耐壓測試：AC50~5KV, 20mA；精度：±2%

DC50~6KV，10mA；精度：±2%

3.2.4、支持絕緣電阻測試：0.1MΩ– 10GΩ

3.2.5、支持電流上限報警功能

3.2.6、支持標準Modbus 通訊協議RS-232

3.2.7、搭配我司的系統軟件可調取測試的型號，測試中可自動判別合格情況，

記錄測試信息，生成測試報告單

3.3、電阻測試項目：

3.3.1、直流電阻單通道

3.3.2、測試范圍：1μΩ~2MΩ，精度0.05%的準確度

3.3.3、具備四種測試速度，最快10ms/次

3.3.4、支持標準Modbus 通訊協議RS485

3.3.5、搭配我司的系統軟件可調取測試的型號，測試中可自動判別合格情況，

記錄測試信息，生成測試報告單

3.4、電參數測試項目：

3.4.1、交直流電參數單通道

3.4.2、電壓測量范圍：AC/DC0~600V

3.4.3、電流測量范圍：0~20A，精度0.4%

3.4.4、支持標準Modbus 通訊協議RS485

3.4.5、搭配我司的系統軟件可調取測試的型號，測試中可自動判別合格情況，

記錄測試信息，生成測試報告單

3.5、電感、電容、電阻測試項目

3.5.1、測試頻率20Hz~100kHz

3.5.2、測試精度：0.05%

3.5.3、支持測量：L、C、R、D、Q、等等

       L：0~99.99KH

       C：0~9.999F

       R：0~99.99MΩ

3.5.4、支持標準Modbus 通訊協議RS232

3.5.5、搭配我司的系統軟件可調取測試的型號，測試中可自動判別合格情況，

記錄測試信息，生成測試報告單

3.6、物聯信息處理系統：

3.6.1、配置17寸觸摸一體電腦

3.6.2、4G處理器，i3及以上，500G固態硬盤，配置鍵盤及鼠標

3.6.3、配置三菱或西門子PLC邏輯控制核心，進行邏輯控制和采集

3.6.4、搭載串口模塊，統一采集各項測試數據，返回數據庫

3.6.5、配置我司自研的系統測試軟件，可對測試項目進行系統設置，可查找測試數據

3.6.6、搭載惠普彩色激光打印機，可在軟件中找到測試報告單，打印出來
