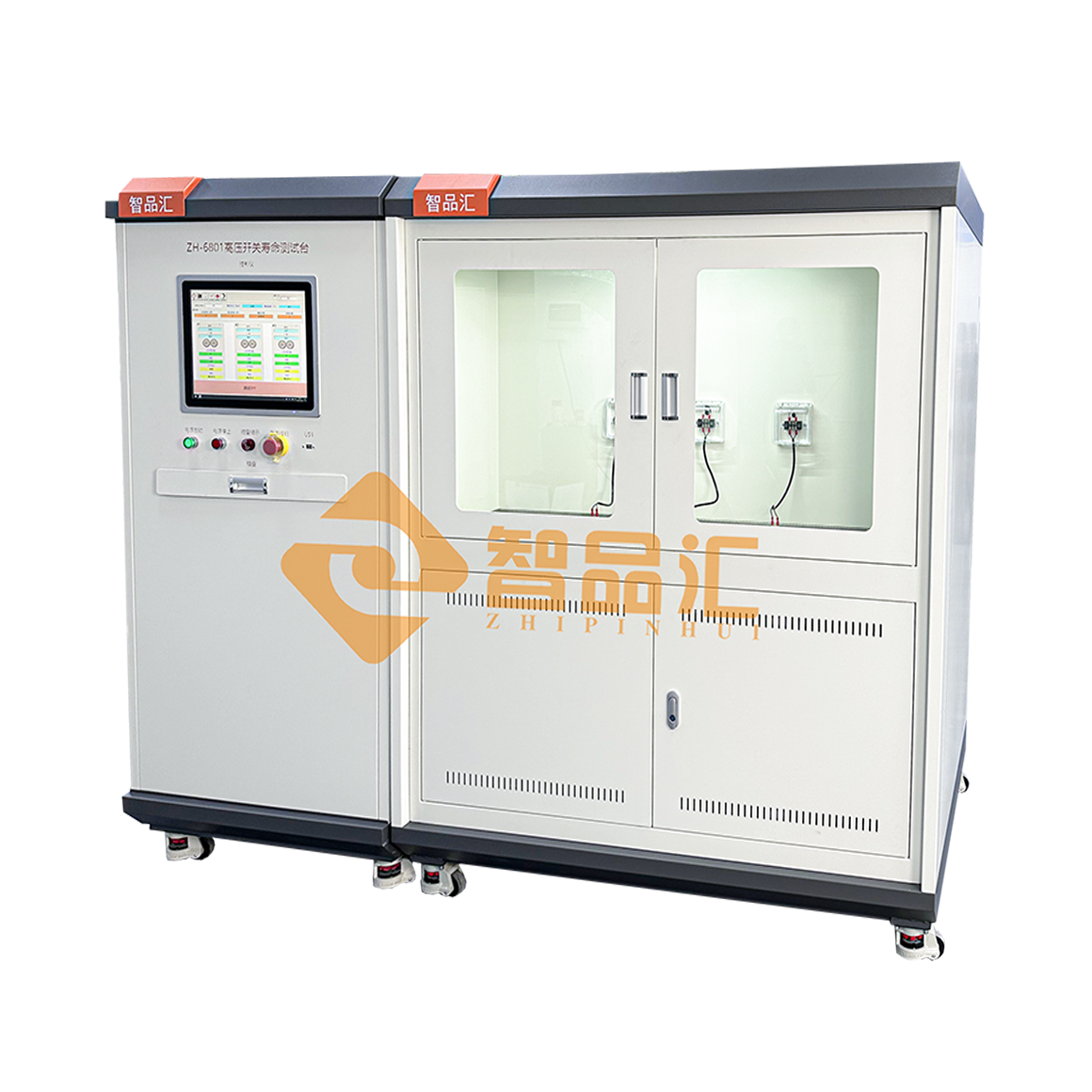

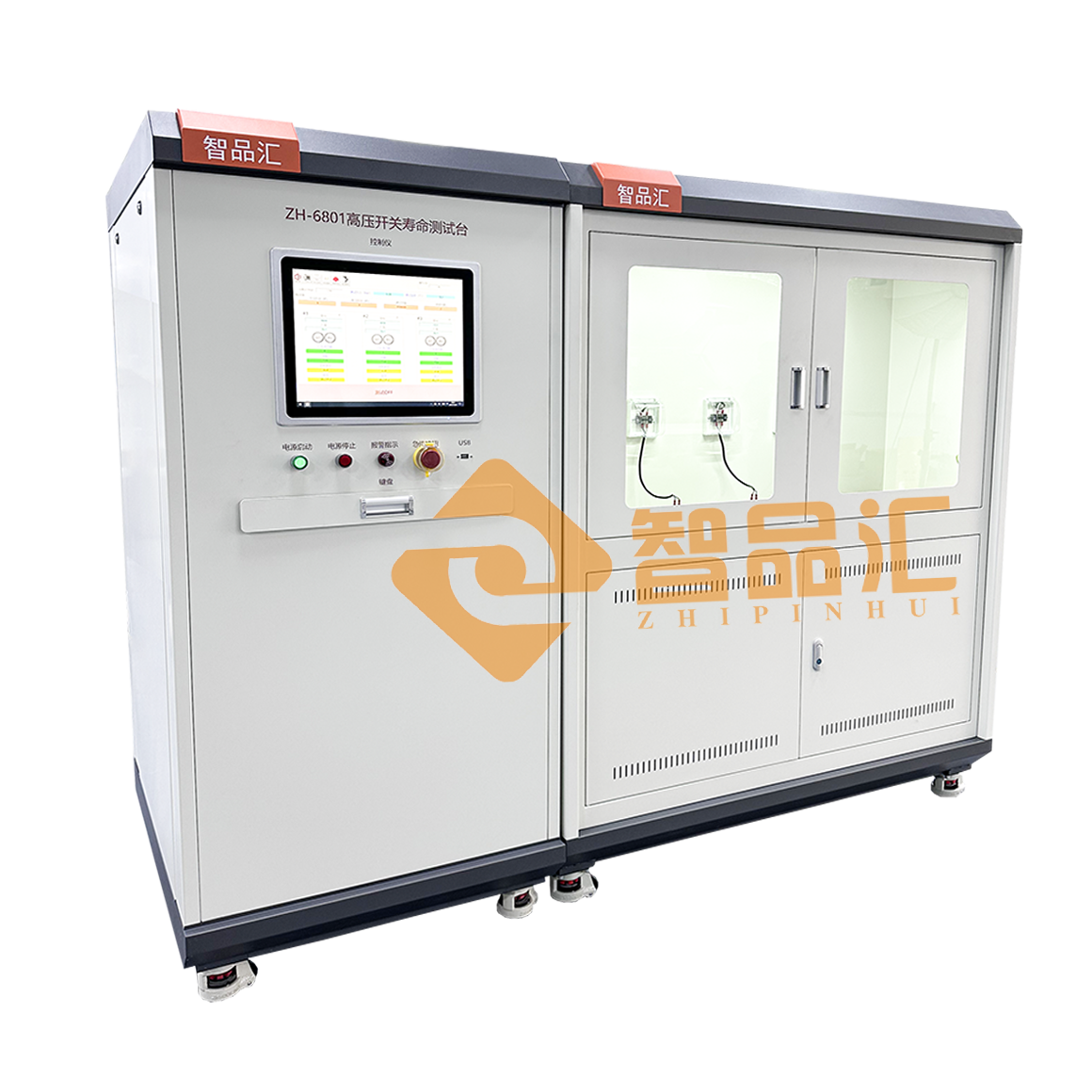

ZH-6801高壓開關壽命測試臺

一、概述

設備根據QB/T 4144 家用和類似用途反滲透凈水機及企標的相關要求設計，適用于凈水設備的高壓開關耐久性測試，設備由觸摸一體電腦+PLC等做為主控中樞，PC程序負責數據處理，邏輯控制，操作方便、調整靈活，系統能記憶、記錄、儲存、顯示測試結果。設備系統能提供試驗的條件，可靈活的對高壓開關耐久性測試，是家電廠家的理想輔助檢測設備。

二、技術參數

2.1測試對象：高壓開關（凈水高壓開關）

2.2控制方式：PLC+15寸觸摸一體電腦+程序

2.3測試工位：3工位，同一壓力源，通過球閥接通

2.4、試驗用水溫度（20±5）℃。將高壓開關連接到測試裝置，使用計數電控板通過電磁閥或氣動球閥控制自來水通斷來控制高壓開關的通斷，并記錄開關次數，升壓時間3s、降壓時間3s為一次開關，進行10萬次開關試驗，在整個壽命過程中監控高壓開關是否正常工作（接通斷開動作水壓和限值是否符合圖紙/規格書要求）。

2.5、試驗壓力：0~0.8MPa，配置1個水泵0-1.2MPa，通過變頻器進行壓力控制，

壽命工位配置穩壓罐，進行保壓。
