電子膨脹閥最大動作壓差試驗按照JBT-10212、JBT-10386標準，測試方法如下，以電壓(12VDC)、指定勵磁方式(1～2相勵磁)、頻率(如83.3PPS)驅動、使閥體全閉(0脈沖)。
電子膨脹閥最大動作壓差試驗
確定原點;驅動輸入300脈沖將膨脹閥開啟;開啟截止閥8、電磁閥6、12，調整減壓閥9使壓力表11的指示壓力上升為0.1 MPa;在膨脹閥出口端測定氣體流量值Q1;
關閉截止閥8、電磁閥6、12，操作驅動電源將膨脹閥設定在全閉狀態，確定原點;開啟截止閥2和電磁閥5、6，
調整減壓閥3使壓力表4的指示壓力上升為3.7MPa;設定驅動電源，90%額定電壓，驅動輸入300脈沖將膨脹閥開啟;
關閉截止閥2和電磁閥5、6，再開啟截止閥8和電磁閥6、12，調整減壓閥9使壓力表11的指示壓力上升為0.1MPa;在膨脹閥出口端測定氣體流量值Q2;
軟件能自動顯示流量變化值(注：(Q1- Q2)/Q1),并能判定流量變化值是否合格(±5%以內為合格)。如下圖所示

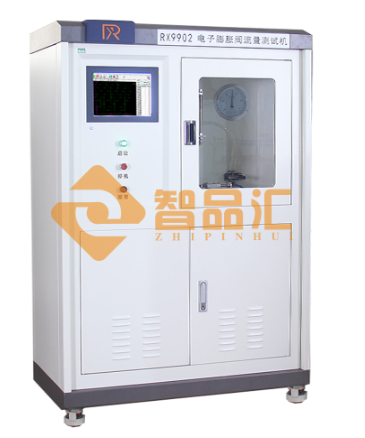

我們看一下廣州智品匯電子科技有限公司依據標準自主研發的電子膨脹閥測試設備,可對電子膨脹閥進行最大動作壓差試驗。
