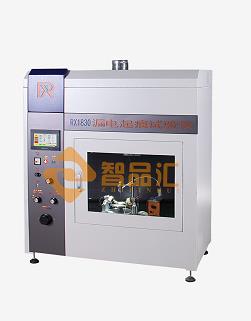

漏電起痕試驗儀是依據GB 4706.1、GB 4207、GB/T6553、GB7000.1、IEC60112 《固體絕緣材料耐電痕化指數和相比電痕化指數的測定方法》、 UL 746A 、 ASTM D 3638-92 、 DIN 53480等標準規定的仿真試驗項目。漏電起痕試驗設備有哪些用途?看看廣州智品匯電子科技有限公司介紹。
漏電起痕試驗(電痕化指數試驗)是在固體絕緣材料表面上，在規定尺寸 ( 2mm × 5mm ) 的鉑電極之間，施加某一電壓并定時 (30s) 定高度 ( 35mm ) 滴下規定液滴體積的導電液體 (0.1%NH 4 CL) ，用以評價固體絕緣材料表面在電場和潮濕或污染介質聯合作用下的耐漏電性能，測定其相比電痕化指數 (CT1) 和耐電痕化指數 (PT1) 。
控制方式采用先進的三菱PLC計算機控制，做到全智能化控制方式
顯示方式真彩色液晶顯示，可做到客戶的人性化操作界面的升級
電極尺寸( 2mm ± 0.1mm )×( 5mm ± 0.1mm )×( 40mm ± 5mm ) ，30°±2°
箔金部分長度：12mm (選配5mm)
電極距離4.0mm ± 0.01mm ，夾角 60°±5°;
電極壓力 1.00N±0.001N;
稱重系統自帶重量傳感器(自動顯示力值)
試液電阻 A 液 0.1%NH4Cl，3.95±0.05Ωm， B 液 1.98±0.05Ωm;
液滴控制德國進口微量泵
液滴體積 20 滴 0.380g ～ 0.480g ， 50 滴 0.997g ～ 1.147g ( 可微調節 );
液滴高度35mm ± 5mm ( 可調節 );
液滴時間 30s±0.1s( 優于標準 )( 數顯，可預置調節 ) ， 50 滴時間 24.5min±2min;
液滴滴數 1 ～ 9999( 數顯，可預置 );
試驗風速 0.2m /s( 新標準 );
試驗電壓 100V ～600V(25V 分度，可調節 );
電源壓降1.0A ± 0.1A 時5%;(優于標準10%)
電極材料 試驗電極 - 鉑金，電極接桿 – 紫銅或黃銅(選配純銀)
排風系統排風扇 \ 吹風扇(可調速度) 各一套
起痕判斷 0.50A ±10% ， 2.00s±10% ;報警聲
外形尺寸寬 1120mm × 深 520mm × 高 1350mm ，排氣孔徑Φ100mm;
試驗電源 220V 0.6kVA 50-60Hz 。
