擺管淋雨試驗裝置是根據GB4208-2008的IPX3和IPX4條款及IEC60529等標準要求設計制造，適用于防水等級第二特征數字為3(IPX3)和4(IPX4)的電氣設備防水試驗。大家可能對于產品的一些特性不是很清楚，那么這里一起來了解下擺管淋雨試驗裝置如何確定測試點?看看廣州智品匯電子科技有限公司介紹。

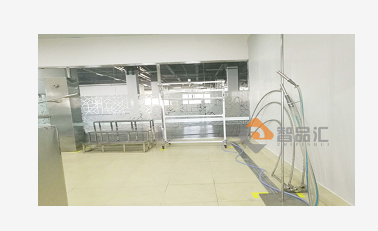

本裝置擺管機構由調速電機和曲柄連桿機構控制，通過機械調節角度可以實現以標準要求速度在±60°及±175°往復擺動，角度調節精準，機構穩固耐用;配載物臺轉盤，可自動實現90°旋轉;配置水過濾清潔裝置，防止針孔堵塞;配置各類型擺管，廣泛適應于各自電器設備防水試驗。
主要技術要求和使用環境：
序號項目參數
1使用電源單相AC220V,50Hz
2使用水源水流速率為>10L/min±5%干凈、無雜質的清水，配水清潔過濾裝置
3擺管規格R200 、R400、R600、R800、R1000、R1200、R1400、R1600mm可選，不銹鋼
4淋雨針孔Φ0.4mm
5針孔分布夾角IPX3：120°; IPX4：180°
6擺動角度IPX3：120°(±60°); IPX4：350°(±175°)
7淋雨速度IPX3：4秒/次(2×120°);
IPX4：12秒/次(2×350°);
8水流量1-10L/min可調
9試驗時間0.01S～99小時59分鐘，可預置
10轉盤直徑Φ600mm
11轉盤轉速1r/min，90°限位
12轉盤承重≤150㎏的電氣設備(拆除轉柱的情況下);
立柱承重≤50㎏
13壓力表0~0.25MPa
14場地要求專用IP防水測試房，地面需平坦,有照明，帶10A設備用防水漏電開關(或插座)、進水及排水功能良好，地面安裝
15占地面積根據選用擺管制定
