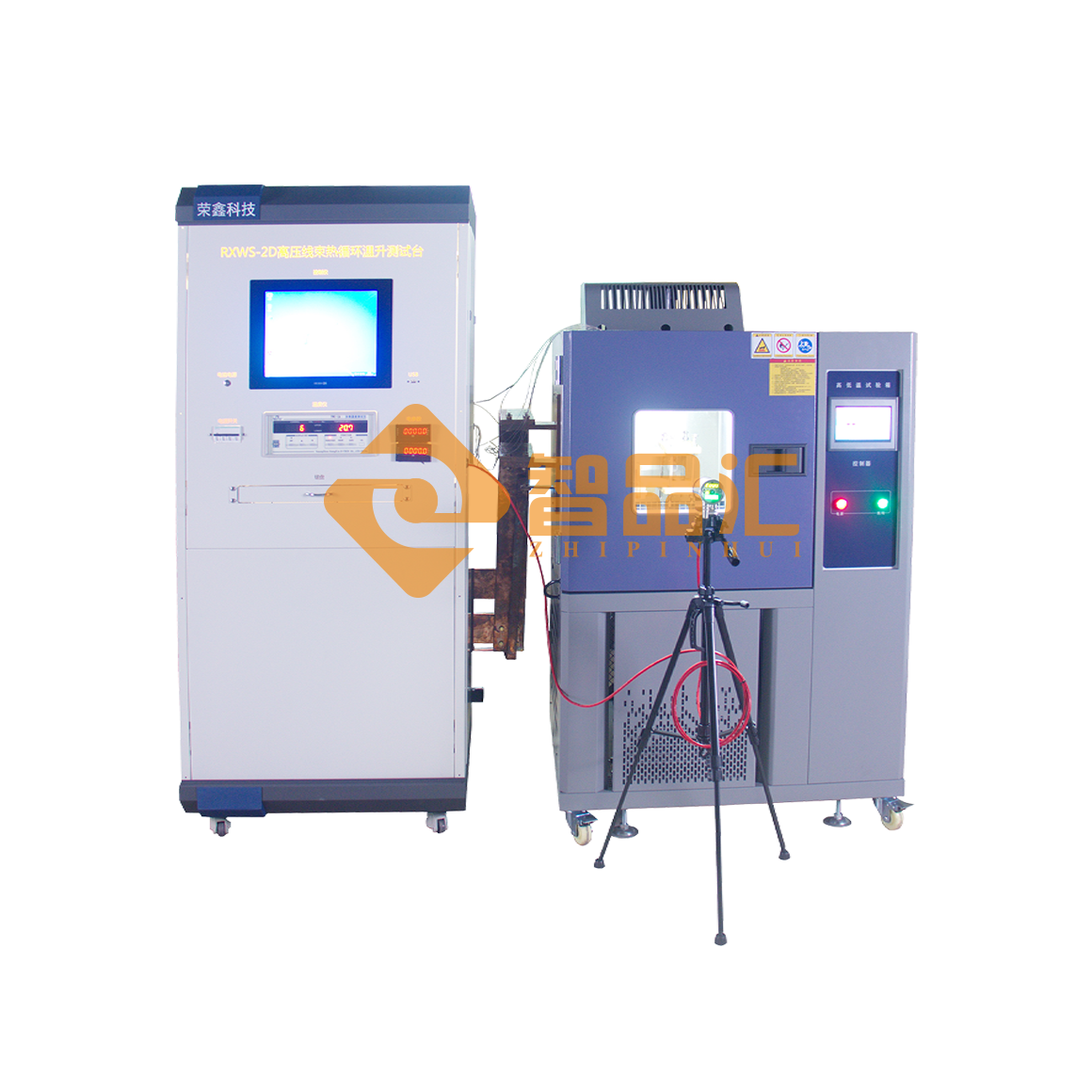

高壓線束熱循環溫升測試臺是針對新能源汽車高壓線束在復雜工況下的耐熱性、電性能及可靠性進行專項檢測的專業設備，其功能緊密圍繞高壓線束的高電壓、大電流、強電磁干擾等特性，模擬極端環境與負載條件，全面評估線束性能。那高壓線束熱循環溫升測試儀有哪些具體功能呢?來和廣州智品匯電子科技一起看看吧：
一、高壓與大電流工況模擬功能
寬范圍高壓電加載
可模擬高壓線束的實際工作電壓，支持直流(DC)300V~1000V、交流(AC)220V~800V(適配不同車型的高壓系統，如純電車的 DC 400V/800V 平臺、混動車型的 AC 高壓回路)，精準復現充電、加速、回饋制動等工況下的電壓波動。
具備電壓動態調節能力，如模擬快充時的電壓驟升(從 300V 升至 800V)、急加速時的瞬時電壓跌落，測試線束在電壓沖擊下的絕緣穩定性。
大電流負載與循環模擬
支持大電流輸出(單通道 0~500A，多通道可并聯擴展至 1000A 以上)，模擬驅動電機、空調壓縮機、快充模塊等設備工作時的電流負載(如峰值電流可達 300A 以上)。
可自定義電流循環曲線，例如：“額定電流(100A)持續 10min→峰值電流(300A)沖擊 30s→回饋電流(-50A，模擬制動回收)持續 5min”，復現車輛行駛中的電流動態變化，考核線束在大電流下的發熱特性。
二、寬域熱循環與環境模擬功能
極端溫度循環控制
溫度范圍覆蓋 -40℃~180℃，精準模擬高壓線束在不同場景的溫度環境：如寒冷地區啟動(-40℃)、電池包附近的高溫(80℃)、發動機艙輻射熱(120℃)、快充時的局部高溫(150℃)等。
支持溫度循環程序自定義，例如：“-30℃(2h)→升溫至 25℃(1h)→升溫至 150℃(3h)→降溫循環 500 次”，模擬車輛在季節更替、長途行駛或極端氣候下的溫度波動，測試線束材料(如耐高壓絕緣層、屏蔽層)的耐溫穩定性。
溫變速率與熱沖擊模擬
升溫 / 降溫速率可調(0.5℃/min~20℃/min)，可模擬急加速時電機控制器附近線束的溫度驟升(如 10℃/min)、快充結束后的快速降溫，評估線束在劇烈溫度變化下的絕緣層收縮、導體熱脹冷縮導致的機械應力影響。
三、核心參數監測與溫升評估功能
高精度溫升測量
通過耐高溫光纖傳感器(抗電磁干擾)、高壓隔離型熱電偶(K 型、N 型)或微型鉑電阻，直接測量高壓線束的導體溫度、絕緣層表面溫度及屏蔽層溫度，同步采集環境溫度，自動計算溫升(導體溫度 - 環境溫度)。
測量精度達 ±0.5℃~±1℃，采樣頻率可調(1Hz~10Hz)，捕捉大電流沖擊時的瞬時溫升(如 300A 電流下 5s 內的溫度驟升)，判斷是否超過絕緣材料的耐熱極限(如硅橡膠絕緣層通常耐受 180℃，交聯聚乙烯耐 125℃)。
多參數同步監測
同步采集高壓線束的電壓、電流、功率(有功 / 無功)、功率因數等電參數，結合溫度數據，分析 “電流 - 功率 - 溫升” 的關聯性(如電流平方與溫升的線性關系是否符合焦耳定律)。
監測高壓線束的絕緣電阻(通過高壓兆歐表模塊，測量范圍 10?~1012Ω)和局部放電量(通過局部放電檢測儀，靈敏度可達 1pC)，評估高溫高濕下絕緣層是否老化、擊穿或局部放電超標。
四、高壓安全與性能評估功能
高壓絕緣與耐壓測試
在熱循環和電流加載過程中，實時監測絕緣電阻變化，通過絕緣電阻衰減趨勢判斷絕緣層是否失效(如循環 500 次后絕緣電阻從 101?Ω 降至 10?Ω，提示絕緣老化)。
支持耐高壓測試(施加 2~10kV 直流 / 交流電壓，根據線束額定電壓設定，通常為 2 倍額定電壓 + 1kV)，檢測絕緣層是否擊穿，驗證溫升后絕緣的介電強度是否符合標準(如 ISO 6722-6 高壓線束標準)。
屏蔽性能與電磁兼容(EMC)測試
監測高壓線束屏蔽層的接地電阻(應≤0.1Ω)和屏蔽效能(通過頻譜分析儀)，評估在熱循環和機械應力下屏蔽層是否斷裂、接觸不良，導致電磁干擾泄漏(影響車輛其他電子設備)。
部分設備集成 EMC 耦合模塊，在溫升測試同時，檢測線束在高頻電流下的電磁輻射水平，驗證其抗干擾能力。
機械與連接可靠性測試
集成振動模塊(振動頻率 10Hz~2000Hz，振幅 0.1~5mm)，模擬車輛行駛中的顛簸、路面沖擊，在溫度循環和高壓大電流加載的同時，測試高壓線束接頭(如高壓連接器、端子)的接觸電阻(應≤10mΩ)和插拔壽命(通常要求≥500 次插拔后性能穩定)。
部分設備具備扭轉 / 彎折測試功能，在高低溫循環中對高壓線束進行反復扭轉(±90°)或彎折(如車門處線束)，評估導體是否斷裂、絕緣層是否開裂，以及接頭密封性能(防止水汽侵入導致絕緣下降)。
五、自動化控制與數據處理功能
智能程序控制與聯動測試
支持自定義測試方案(電壓、電流、溫度、循環次數、振動參數等)，系統按預設邏輯自動執行，實現 “高壓 + 大電流 + 溫度循環 + 振動” 的多因素聯動測試，無需人工干預，確保測試重復性。
具備高壓與溫度 / 振動的聯鎖保護(如高壓加載時溫度超上限自動切斷高壓)，保障測試安全。
數據采集與可視化分析
同步記錄電壓、電流、各點溫度、溫升、絕緣電阻、接觸電阻、局部放電量等參數，數據存儲容量達 10 萬組以上，支持長期循環測試(如 5000 次循環)的數據追溯。
自動生成溫度 - 時間曲線、溫升 - 電流曲線、絕緣電阻 - 循環次數曲線等圖表，直觀展示線束性能變化(如某循環后溫升突然增大，可能提示導體氧化或接頭松動)。
報告生成與標準合規性判定
數據可導出為 Excel、PDF 格式，自動生成測試報告，包含測試條件、關鍵參數、性能衰減趨勢及合格判定(依據 ISO 6722-6、SAE J1673、GB/T 18487 等高壓線束標準)，如 “溫升是否≤50K”“絕緣電阻是否≥100MΩ” 等。
