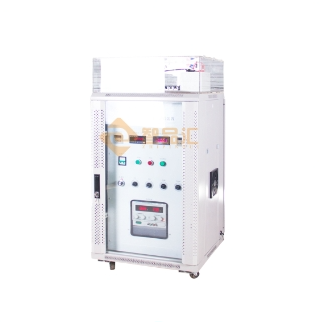

高壓脈沖試驗裝置的工作原理有哪些？

         高壓脈沖試驗裝置的工作原理有哪些？
         高壓脈沖試驗裝置符合標準：按照GB 19510.9-2009 中15.1章以及附錄I.1、GB 19510.10-2009 中15.2章以及附錄J.1圖。那么高壓脈沖試驗裝置的工作原理有哪些，來看廣州智品匯電子科技有限公司怎么說明。

       技術參數：

　　1、試驗工位：每次試驗一只

　　2、試驗直流電源：

　　A、DC0～300.0V可調，數顯精度±(0.5%+5個字)，穩壓精度1%

　　按標準配置含保護二極管、電阻、電容組成的反極性脈沖保護電路

　　B、隔離輸出供電

　　C、最大輸出電流不超過1A

　　D、輸出電流表：DC0～199.9mA 數顯 精度±(0.5%+5個字)

　　3、通電、斷開時間：1～99秒可調

　　試驗時間：0.01～99.99小時，試驗時間到自動停機

　　4、脈沖發生裝置：

　　A、按照標準配置高壓電容5000PF、50PF

　　B、按照標準配置合適的快速高壓整流二極管

　　C、配置電流調節電阻器：

　　可調電阻0～100Ω～1000Ω，2檔可選擇，最大負載電流200mA

　　D、配置一個閉合時間為3～15mS的真空繼電器開關，比如H16、VR312、VR412、或者等同類似產品

　　E、配置可調的多檔壓敏電阻，高低壓模塊獨立接線端子

　　高壓模塊：1KV、2KV、3KV、4KV、5KV、6KV 各2個

　　低壓模塊：100V～900V按照100V遞增 共9檔，每檔各2個
